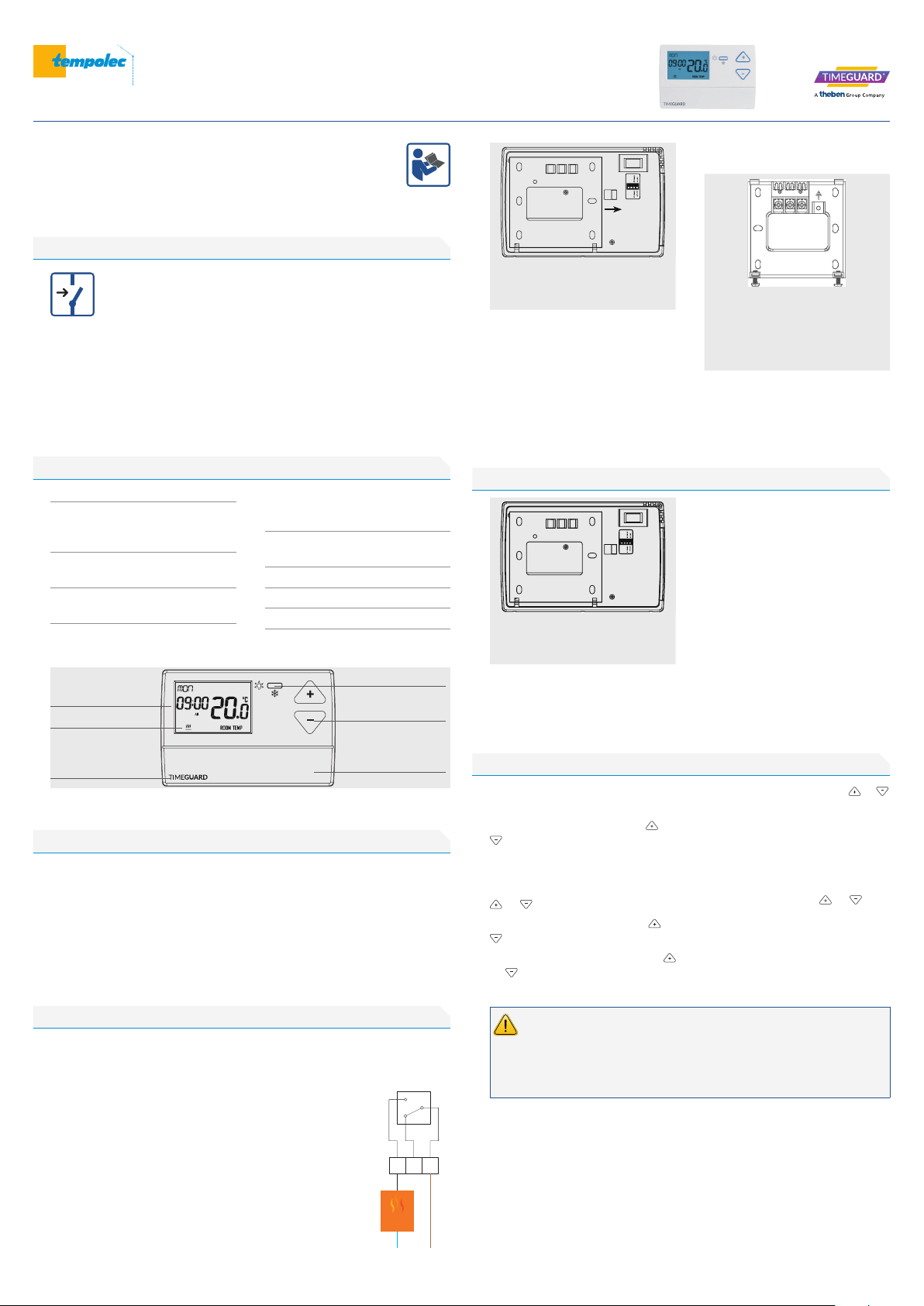

Deze instructies moeten zorgvuldig
worden gelezen vóór installatie en
gebruik.
Gelieve deze handleiding
te bewaren zodat het te
allen tijde geraadpleegd
kan worden.
1. Veiligheid
Zorg er vóór installatie of
onder houd voor dat de net-
voeding is uitgeschakeld,
de zeke ringen van het
voedings circuit zijn verwijderd of
dat de stroomonderbreker is uitge-
schakeld.
De thermostaat moet volgens de gel-
dende normen worden gemonteerd en
aangesloten door een erkend vakman.
Raadpleeg deze instructies samen met
de instructies voor uw ketel.
Controleer of de totale belasting van
het circuit, ook wanneer de thermostaat
is aangebracht, de nominale waarde
van de stroomdraad, de zekering of de
stroom onderbreker niet overschrijdt.
Reinig het toestel met een droge doek.
Vooral geen water of vloeistof gebrui-
ken.
2. Technische gegevens
Voeding : 2x 1,5 V LR6 (AA) batterijen
1 potentiaalvrij wisselcontact
3 A/230 V AC (cos ϕ = 1);
1 A/230 V AC (cos ϕ = 0,6)
Temperatuurbereik : 10 tot 35 °C per
stap van 0,5 °C
Vorstbeveiliging : 5 °C, niet instelbaar
en zonder tijdbegrenzing
Stand-by modus schort uitgangen op
en schakelt het scherm uit
Instelling met dipswitches
– temperatuurverschil : ± 0,5 of 1,0 °C
– PID AAN of UIT
Blauwe led op het display en rond de
knoppen tijdens het instellen
Toelaatbare temp. : 0 tot +40 °C
Opbouwmontage met muurplaat
Afmetingen : H 90 x B 135 x D 30 mm
Voldoet aan de CE-norm
Weergave van tijd
en ruimtetemperatuur
Warmtevraag
Batterijvak aan de
zijkant, toegankelijk
vanaf de achterkant
Toetsen +/–
Vorstbeveiliging
Klapdeksel,
toegang tot knoppen
COPY, SELECT, SET en RESE
3. Montageplaats
De TRT035N ruimtethermostaat is
bedoeld voor gebruik binnenshuis in
droge en stofvrije ruimten.
–Plaats de thermostaat 1,5 m boven de
vloer op een tochtvrije binnenmuur in
een woonkamer. De thermostaat moet
gemakkelijk bereikbaar zijn.
–
De thermostaat vereist vrije luchtcir-
culatie. Monteer hem dus niet achter
een meubel of een gordijn.
–
Vermijd elke invloed van binnenvallende
zonnestralen of warmteafgifte van lam-
pen, radiator, tv, koelkast, enz.
4. Installatiie
–
Verwijder de montageplaat door de
schroeven los te draaien en de onder-
kant van de thermostaat naar buiten
te draaien.
–
Markeer de positie van de bevestigings-
gaten op de muur met de sokkel als
sjabloon. Boor de bevestigingsgaten
en plaats de muurpluggen.
–Leid de kabels door de opening in de
basis. Laat genoeg kabel over, maar niet
te veel, zodat het niet moeilijk wordt
om het toestel op de basis te sluiten.
–Bevestig de basis aan de muur met de
schroeven. De bevestigingsschroeven
waarmee de thermostaat aan de sokkel
is bevestigd, moeten aan de onderkant
zitten.
–Sluit de kabels met
inachtneming van
de polariteit en het
diagram.
–
Plaats 2 AA batterijen in
het vakje aan de linker-/
achterzijde van de ther-
mostaat en let daarbij
op de juiste pola riteit.
Duw het batterijvak
terug tot het vastklikt.
NO
NC
Ketel
1
2
1 : lipje van het batterijvak
2 : laat het lipje los en trek het
compartiment naar rechts
–Om de thermostaat weer aan de basis
te beves tigen, draait u de schroeven
voldoende los, steekt u de boven kant
van de thermostaat in de bevestigings-
lipjes op de basis en duwt u deze stevig
naar beneden en vervolgens naar
boven. Er zal enige weerstand zijn van
de klemmen.
–Eenmaal op zijn plaats, vastzetten en
niet te vast aandraaien.
1
1
3
3
5
1 : alternatieve montagegaten
2 : bevestigingslipjes
3 : bevestigingsgaten
4 : bevestigingsschroeven
5 : lusklem
5. Instellen van de dipswitches aan de achterkant
12
1 : instelling van het temperatuur-
verschil : ± 0,5 °C of 1,0 °C
2 : PID-instelling : ON of OFF
Het temperatuurverschil tussen in- en
uit schakelen kan worden ingesteld
tussen 0,5 en 1,0 °C. Wij raden de 0,5°C
stand aan, tenzij de ketel te vaak in- en
uitscha kelt.
–Wanneer de PID in de stand ON staat,
wordt de verwarming 20 minuten
eerder ingeschakeld voor elke graad
onder het geselecteerde instelpunt.
–Druk ALTIJD op RESET onder het klap-
deksel na het instellen van de dip-
switches. Alle tekens worden kort
weer gegeven, gevolgd door het klok-
instelscherm.
6. Tijd en datum instellen
–
Druk 3 s op SELECT om de tijd en datum
in te stellen. Het display licht op.
–
De tijd knippert. Gebruik de en
toetsen om de tijd te veranderen
en druk eenmaal op SELECT om te
bevestigen.
–
De minuten knipperen. Verander met
en , bevestig met SELECT.
–Het jaar knippert. Verander met en
, bevestig met SELECT.
–
De maand knippert. Verander met
en , bevestig met SELECT.
–
De dag knippert. Verander met en ,
bevestig met SELECT.
–De zomertijdoptie knippert.
ON → met zomer-/wintertijdomscha-
keling (standaard)
OFF→ geen zomer-/wintertijdveran-
de ring
Verander zo nodig met en .
Druk op
SELECT
om te bevestigen en
terug te keren om de datum en tijd
opnieuw vanaf het begin te veranderen,
of druk op SET om te bevestigen en af
te sluiten.
–
Als er geen toets wordt ingedrukt, wordt het toestel na 60 s uitgeschakeld
en keert het terug naar het hoofdscherm met de dag, de tijd en de
uitgangsstatus.
–De displayverlichting wordt 15 s na de laatste toetsdruk uitgeschakeld.
–
Druk op
SET
om de instelling van datum en tijd op elk moment te verlaten.
solutions
Ruimtethermostaat, 7-dagen programmering
TRT035N | Gebruiksaanwijzing
