1) Pass wire from fixture body through center stem.

2) Screw center stem onto threaded pipe at top of fixture body.

3) Unscrew loop and top stem slightly to help alignment of upper arm

assembly.

4) Attach upper arm to lower arm and ball at top of center stem using ball

studs. If hole in ball does not align with hole in upper arm rotate ball until

holes align.

5) Tighten loop and top stem.

6) Turn off power.

7) Take threaded pipe from parts bag and screw in screw collar loop a

minimum of 6mm (1/4”). Lock into place with hexnut.

8) Run another hexnut down threaded pipe almost touching first hexnut.

Now screw threaded pipe into mounting strap. Mounting strap must be

positioned with extruded thread faced into outlet box. Threaded pipe

must protrude out the back of mounting strap. Connect mounting strap

to outlet box.

9) Unscrew the threaded ring from screw collar loop. Take canopy and

pass over screw collar loop. Approximately one half of the screw collar

loop exterior threads should be exposed. Adjust screw collar loop by

turning assembly up or down in mounting strap. Remove canopy.

10) After desired position is found, tighten top hexnut up against the bottom

of the mounting strap.

11) Slip canopy over screw collar loop and thread on threaded ring. Attach

chain (with fixture connected) to bottom of screw collar loop. Unscrew

threaded ring, let canopy and threaded ring slip down.

12) Weave electrical wire and ground wire through chain links no more than

3 inches apart. Pass wire through threaded ring, canopy, screw collar

loop, threaded pipe and into outlet box.

13) Connect fixture ground wire to outlet box ground wire with wire connector.

(Not provided.) Never connect ground wire to black or white power

supply wire.

14) Make wire connections (connectors not provided). Reference chart

below for correct connections and wire accordingly.

15) Raise canopy to ceiling.

16) Secure canopy in place by tightening threaded ring onto screw collar loop.

17) Screw threaded pipe into bottom of fixture

18) Pass bottom trim over threaded pipe and screw finial onto end of

threaded pipe.

19) Slip glass over socket at end of arm and allow to seat on socket cup.

1) Passer le fil du corps du luminaire par la tige centrale.

2) Visser la tige centrale sur le tube fileté à l’extrémité supérieure du

luminaire.

3) Dévisser légèrement la boucle et la tige supérieure pour mieux aligner

l’ensemble du bras supérieur.

4) Fixer le bras supérieur au bras inférieur et la boule sur la partie supérieure

de la tige centrale à l’aide des goujons à bille. Si le trou de la boule

ne s’aligne pas à celui du bras supérieur, faire pivoter la boule jusqu’à

ce que les trous correspondent.

5) Resserrer la boucle et la tige supérieure.

6) Couper le courant électrique.

7) Visser le tube fileté (qui se trouve avec les pièces détachées) dans le

collier-écrou, sur une longueur minimum de 6 mm (1/4 po). Fixer avec

un écrou hexagonal.

8) Visser un second écrou hexagonal de manière à ce qu’il touche

presque le premier. Visser ensuite le tube fileté sur la patte de fixation,

en le faisant dépasser et en dirigeant la partie filetée des vis vers la

boîte de jonction. Connecter la patte de fixation à la boîte de jonction.

9) Dévisser la bague filetée du collier-écrou. Passer le cache sur le

collier-écrou. Environ la moitié de filetage extérieur de celui-ci doit être

apparent. Fixer le collier-écrou en faisant pivoter l’assemblage vers le

haut ou vers le bas. Enlever le cache.

10) La bonne position étant trouvée, serrer l’écrou hexagonal supérieur

contre le partie inférieur de la patte de fixation.

11) Glisser le cache sur le collier-écrou et enfiler sur la bague filetée.

Attacher la chaine (avec l’assemblage connecté) au bas du

collier-écrou. Dévisser la bague filetée et laisser glisser le cache et la

bague filetée.

12) Entrelacer le fil électrque et le fil de mise á la terre et faire passer le tout

dans les anneaux de la chaîne en espaçant au maximum de 3 po.

Passer le fil dans la bague filetée, le cache, le collier-écrou, le tube

fileté et la boîte de jonction.

13) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de mise á la terre

au fil d’alimentation noir ou á celui qui est blanc.

14) Connecter les fils (connecteurs non fournis). Se reporter au tableau ci-

dessous pour faire les connexions.

Connect Black or

Red Supply Wire to:

Connect

White Supply Wire to:

Black White

*Parallel cord (round & smooth) *Parallel cord (square & ridged)

Clear, Brown, Gold or Black

without tracer

Clear, Brown, Gold or Black

with tracer

Insulated wire (other than green)

with copper conductor

Insulated wire (other than green)

with silver conductor

*Note: When parallel wires (SPT I & SPT II)

are used. The neutral wire is square shaped

or ridged and the other wire will be round in

shape or smooth (see illus.)

Neutral Wire

Date Issued: 3/27/09 IS-2020-CB

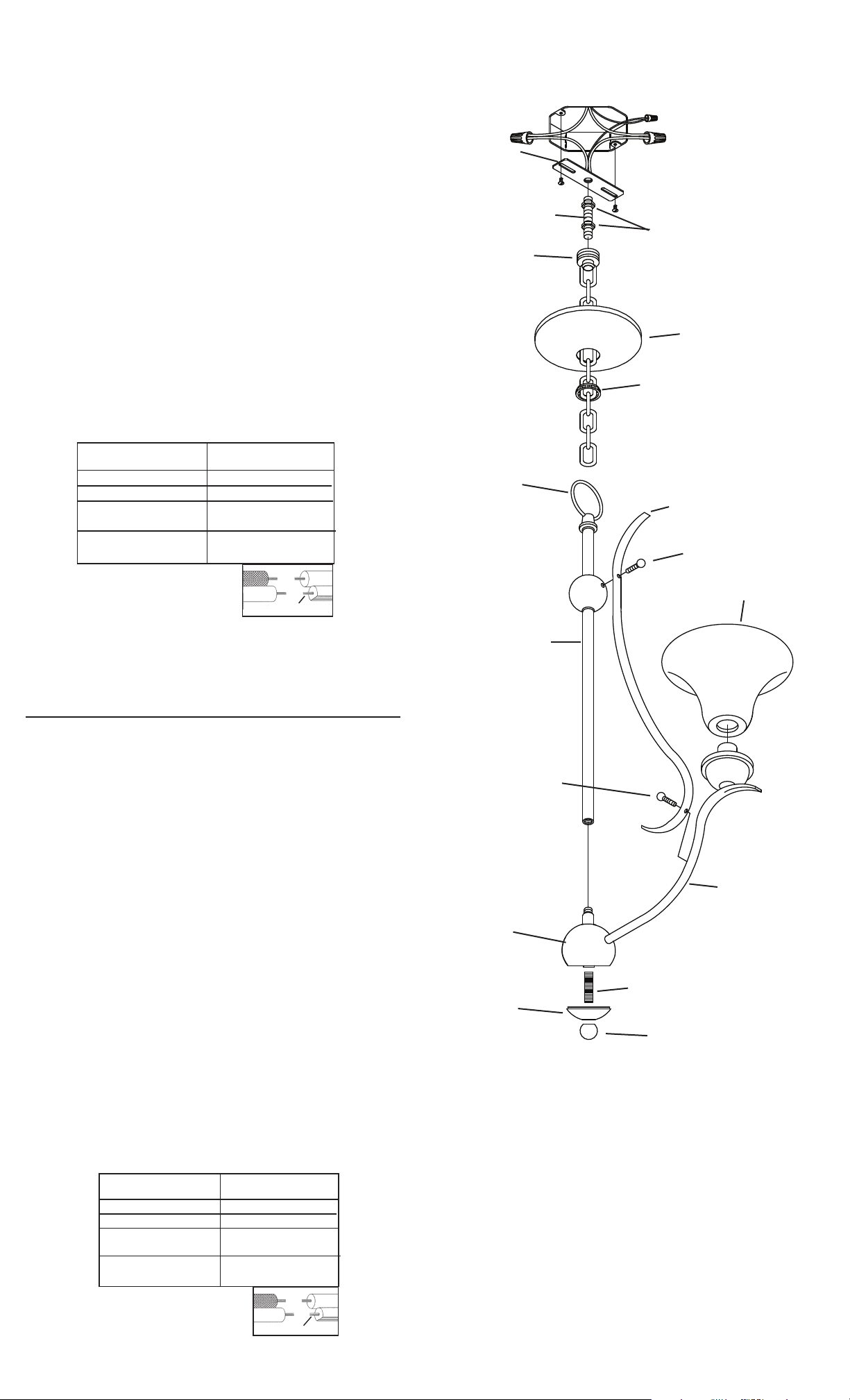

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

MOUNTING STRAP

PATTE DE FIXATION

HEXNUT

ECROU HEXAGONAL

THREADED PIPE

TUBE FILETÉ

SCREW COLLAR LOOP

COLLIER-ÉCROU

CANOPY

CACHE

THREADED RING

BAGUE FILETÉE

LOOP

BOUCLE

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle

(SPT I et SPT II). Le fil neutre est á angles

droits ou strié et l’autre fil doit étre rond ou

lisse (Voir le schéma).

Fil Neutre

FINIAL

ORNEMENT

BOTTOM TRIM

GARNITURE INFÉRIEURE

THREADED PIPE

TUBE FILETÉ

FIXTURE BODY

LUMINAIRE

15) Placer le cache au plafond.

16) Fixer le cache en serrant la bague filetée sur le collier-écrou.

17) Visser le tube fileté sur l’accouplement en bas du luminaire.

18) Pass trim over threaded pipe and screw finial onto threaded pipe.

19) Passer le verre par-dessus la douille à l’extrémité des bras et bien le

loger sur le boîtier de douille.

UPPER ARM

BRAS SUPÉRIEUR

LOWER ARM

BRAS INFÉRIEUR

BALL STUD

GOUJON À BILLE

BALL STUD

GOUJON À BILLE

GLASS

VERRE

CENTER STEM

TIGE CENTRALE
