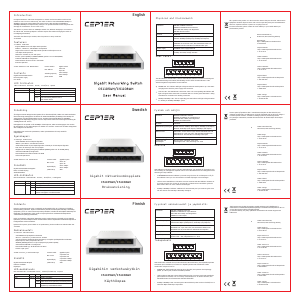

Handleiding Cepter CS1105WH Switch

Handleiding

This symbol on the product or in the instructions means that your electrical and electronic

equipment should be disposed at the end of its life separately form your household waste.

There are separate collection systems for recycling in the EU.

For more information, please contact the local authority or your retailer where you

purchased the product.

Power International AS,

PO Box 523, 1471 Lørenskog, Norway

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Expert Danmark:

https://www.expert.dk/kundeservice/

T: 70 70 17 07

Expert Finland:

https://www.expert.fi/tuki/asiakasplvelu/

T: 020 7100 670

Expert Finland:

https://www.power.fi/tuki/asiakasplvelu/

T: 0305 0305

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Power Sverige:

https://www.power.se/kundeservice/

T: 08 517 66 000

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

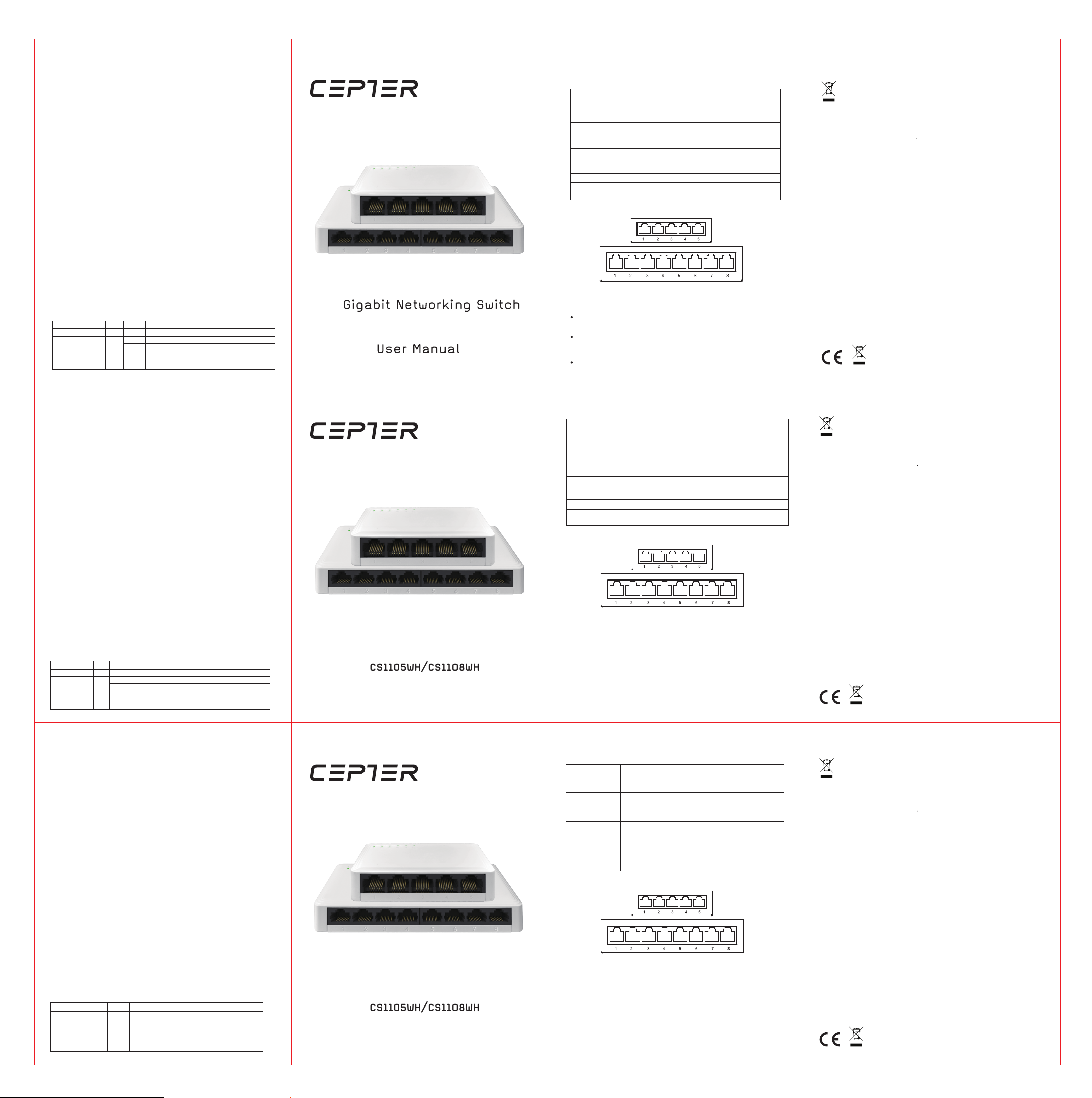

Gigabit 10/100/1000M Switch

External power supply

User Guide

LED Indicator

LED indicator Include: Power, link/act, Speed

Indicator Color Status Description

Power Green on Switch Power on

off

Switch Power off / Network is disconnected

Link/Act/1000M Green

On Any Network device connected to corresponding port

Flash Data transmitting between switch

and network device

Contents

Introduction

Our high Performance switch was designed for a network environment where traffic and the

number of Users increase continuously, The switch is ideal for shared bandwidth 100Mbps or

1000Mbps workgroups with multiple high-speed servers, with the highest bandwidth at

2000Mbps(1000Mbps full-duplex mode), each port can provide workstation with congestion-free

data-pipe for simultaneous access to the server,

1 Common features

-Support IEEE802.3X for full duplex mode operation

-10Base-T , 100Base-T, and 1000Base FX Operation

-Support Flow control for Full duplex mode operation and backpressure for

half duplex mode operation

-LED Status of Power on, Link and speed

-Full line speed capability of 1488000(148800) packets/sec for 1000M(100m)

-Automatic MDI/MDI-X Configuration

-Communication distance: Not less than 100M

-Interface: RJ45 Port

2 MAC Address and Bandwidth

Product models Gigabit switch

5Port: 2K

8port: 4K

5Port: 10Gbps

8Port: 16Gbps

16KBJumbo Frame

Switching Capacity

Mac Address

The switch is a perfect choice for 1000Mbps network site, Ethernet workgroups can connect to

the switch now, and change adapters and hubs anytime later without changing the switch or

reconfiguring the Network,

The Switch has different port number, Other key features of every model are

as followed:

Features:

Physical and Environment:

Standards IEEE 802.3 10BASE-T Ethernet

IEEE802.3u 100BASE-TX Fast Ethernet

ANSI/IEEE 802.3 Nway Auto-Negotiation

IEEE 802.3x Flow control

CSMA/CD

FastEthernet: 100Mbps(Half duplex), 200Mbps(Full Duplex),

Ethernet: 1000Mbps(Half duplex), 2000Mbps(Full Duplex)

100 BASE-T: 2-Pair UTP Cat.3,4,5; EIA/TIA-568 1000 Ohm STP

1000BASE-TX: 2-Pair UTP Cat.5; EIA/TIA-568 100 0Ohm STP

1000 BASE-FX: 62.5/125 Micron multimode Fiber optic

EXTERNAL Power supply 5VDC/1A

Operation: 0°C~60°C, Storage: -10°C~70°C

Humidity: 10%~90%, Storage: 5%~90%

Protocol

Data transfer Rate

Network cables

Power supply

Temperature &Humidity

Rear Panel

The LED indicators include Power, Link/Act LED indicators,which are used for monitoring and

pre-troubleshooting of the Switch,The following section shows the LED indicators of the

Switch along with an explanation of each indicator.

POWER LED : This indicator will light solid green when the Switch powers up. If the LED is

not light,please check the power supply and connection.

Link/Act LED : The LED indicates Link/Active status. The corresponding LED indicator will

light solid green when connected to a network device. It flashes green when data is being

transmitted or received on the working connection.

100Mbps/1000Mbps LED : The corresponding port LED indicator will light solid green when

it's working on 100Mbps/1000Mbps speed.

CS1105WH/CS1108WH

CS1105WH/CS1108WH

CS1105WH/CS1108WH

Swedish

Finnish

Gigabit nätverksomkopplare

Bruksanvisning

Denna symbol på produkten eller i instruktionerna betyder att dina elektriska och

elektroniska apparater ska källsorteras när de är förbrukade och att de inte få slängas i

hushållssoporna. Det finns särskilda insamlingssystem för återvinning inom EU.

För ytterligare information, kontakta din kommun eller din återförsäljare där du köpte

produkten.

Power International AS,

PO Box 523, 1471 Lørenskog, Norway

Power Norge:

https://www.power.no/kundeservice/

T: 21 00 40 00

Expert Danmark:

https://www.expert.dk/kundeservice/

T: 70 70 17 07

Power Danmark:

https://www.power.dk/kundeservice/

T: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

T: 70 70 17 07

Expert Finland:

https://www.expert.fi/tuki/asiakaspalvelu/

T: 020 7100 670

Power Finland:

https://www.power.fi/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

Inledning

Vår högpresterande omkopplare designades för en nätverksmiljö där trafiken och antalet användare

ökar kontinuerligt, Omkopplaren är idealisk för delade bandbredder på 100Mbps eller 1000bps för

arbetsgrupper med flera höghastighetsservrar, med den högsta bandbredden på 2000Mbps

(1000Mbps fullt duplexläge), varje port kan förse varje arbetsstation med stockningsfri överföring för

samtidig åtkomst till servern,

Omkopplaren är ett perfekt val för 1000Mbps nätverksplatser, Ethernet-arbetsgrupper kan ansluta

till omkopplaren nu och ändra adaptrar och hubbar när som helst senare utan att ändra omkopplaren

eller konfigurera om nätverket.

Omkopplaren har med varsitt portnummer, andra nyckelfunktioner för varje modell är

enligt följande:

Egenskaper:

1.Vanliga funktioner

-Stöder IEEE802.3X för full duplex lägesdrift

-10Base-T, 100 Base-T och 1000 Base FX drift

-Stöder flödeskontroll för Full duplex lägesdrift och mottryck för halv duplex lägesdrift

-LED-status för Power på, Länk och hastighet

-Möjlighet till full ledningshastighet på 1488000 [148800] paket/sek. för 1000M [100m]

-Automatisk MDI/MDI-X konfiguration

-Kommunikationsavstånd Inte mindre än 100M

-Gränssnitt: RJ45 Portar

2.MAC-adress och bandbredd

Innehåll

Gigabit 10/100/1000M omkopplare

Extern strömförsörjning

Användarhandbok

LED-indikator

LED-indikator inkluderar: Power, link/act, hastighet

Tuotteen mallit gigabitin-kytkin

Mac-osoite

5Port: 2K

8port: 4K

Kytkentäkyky

5Port: 10Gbps

8Port: 16Gbps

Jumbo-kehys 16Gt

Indikator Färg Status Beskrivning

Effekt Grön På Omkopplare Power på

Link/Act/1000M Grön Av Omkopplare Power av/Nätverket är frånkopplat

På

Någon nätverksenhet som är ansluten tillmotsvarande port

Blinkar Dataöverföring

mellan omkopplare och nätverksenhet

Baksida

LED-indikatorer inkluderar Power, Link/Act LED-indikatorer som används för övervakning och

för-felsökning av omkopplaren. Följande sektion visar LED-indikatorerna för omkopplaren med

förklaring för varje indikator.

• STRÖMINDIKATOR: Denna indikator lyser med fast grönt sken när strömbrytaren slås på.

Om indikatorn inte lyser ska du kontrollera strömförsörjningen och anslutningen.

• Link/Act LED: LED indikerar Link/Active statusen. Motsvarande LED-indikator kommer att

lysa med fast grönt ljus när den är ansluten till en nätverksenhet. Den blinkar grönt när

data överförs eller tas emot i nätverksanslutningen.

• 100Mbps/1000Mbps-indikator: Indikatorn för motsvarande port lyser med fast grönt sken

när den arbetar med 100 Mbps/1000 Mbps hastighet.

Fysisk och miljö:

Standard IEEE 802.3 10BASE-T Ethernet

IEEE802.3u 100BASE-TX snabbt Ethernet

ANSI/IEEE 802.3 Nway Auto-Negotiation

IEEEB02.3x Flödeskontroll

Protokoll CSMA/CD

Dataöverföringshastighet Snabbt Ethernet: 100Mbps (Halv duplex), 200Mbps (Full Duplex),

Ethernet: 1000 Mbps (Halv duplex), 2000Mbps (Full Duplex)

Nätverskablar 100 BASE-T: 2-Pair UTP Cat.3,4,5; EIA/TIA-568 1000 Ohm STP

1000 BASE-TX: 2-Pair UTP Cat.5; EIA/TIA-568 100 00hm STP

1000 BASE-FX: 62.5/125 Micron multiläges fiberoptik

Strömförsörjning EXTERN strömförsörjning 5VDC/1A

Temperatur och

luftfuktighet

Drift: 0°C~60°C, Förvaring: -10°C~70°C

Luftfuktighet: 10% ~ 90%, Förvaring: 5% ~ 90%

Gigabitin verkotuskytkin

Käyttöopas

Tämä tuotteeseen tai ohjeisiin merkitty symboli tarkoittaa, että sähkölaitteet ja

elektroniikka on hävitettävä käyttöikänsä päättyessä erillään kotitalousjätteestä. EU:ssa

on kierrätystä varten erilliset keruujärjestelmät.

Jos haluat lisätietoja, ota yhteys paikallisiin viranomaisiin tai tuotteen myyneeseen

liikkeeseen.

Power International AS,

PO Box 523, 1471 Lørenskog, Norway

Power Norjassa:

https://www.power.no/kundeservice/

P: 21 00 40 00

Expert Tanskassa:

https://www.expert.dk/kundeservice/

P: 70 70 17 07

Power Tanskassa:

https://www.power.dk/kundeservice/

P: 70 33 80 80

Punkt 1 Tanskassa:

https://www.punkt1.dk/kundeservice/

P: 70 70 17 07

Expert Suomessa:

https://www.expert.fi/tuki/asiakaspalvelu/

P: 0207100670

Power Suomessa:

https://www.power.fi/tuki/asiakaspalvelu/

P: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

P: 08 517 66 000

Johdanto

Korkean suorituskykymme kytkin suunniteltiin verkkoympäristöön, missä liikenne ja käyttäjien

määrä lisääntyy jatkuvasti. Kytkin on ihanteellinen jaetulle kaistaleveydelle 100 Mbps tai 1000bps

työryhmille, joissa on useita korkean nopeuden palvelimia, korkeilla kaistaleveydellä 2000 Mbps:llä

(1000 Mbps täysdupleksitila), kukin portti voi tarjota työaseman ruuhkattomalla dataputkella

samanaikaiseen pääsyyn palvelimelle,

Kytkin on täydellinen valitsemaan 1000 Mbps verkon puolen, Ethernet-työryhmät voi nyt yhdistää

kytkimeen, ja muuttaa adapterin maan keskiöt milloin tahansa myöhemmin muuttamatta kytkintä tai

konfiguroimatta verkkoa uudelleen.

Kytkimessä on porttia, joista kullakin on eri porttinumero, jokaisen mallin muut ominaisuudet ovat

seuraavat:

Ominaisuudet:

1.Yleiset ominaisuudet

-Tuki IEEE802.3X täysdupleksin toiminnalle

-10 Base -T, 100 Base-T, ja 1000 Base FX -toiminta

-Tuki virtausohjaus täysdupleksitilan toimintaan ja vastapaine puolidupleksitilan toimintaan

-Käynnistyksen, linkin ja nopeuden LED -tila

-1488000 [148800] pakettia/s:n täysi linjanopeuskyky 1000 M [100m]

-Automaattinen MDI/MDI -X konfigurointi

-Kommunikointietäisyys: Ei vähemmän kuin 100 m

-Liitäntä: RJ45 -portti

2.MAC-osoite ja kaistaleveys

Sisältö

Gigabit 10/100/1000 M kytkin

Ulkoinen virtalähde

Käyttöopas

LED-merkkivalo

LED merkkivalo sisältää:virta, linkki/toiminta, nopeus

Tuotteen mallit gigabitin-kytkin

Mac-osoite

5-porttinen: 2K

8-porttinen: 4K

Kytkentäkyky

5-porttinen: 10Gbps

8-porttinen: 16Gbps

Jumbo-kehys 16Gt

Osoitin Väri Tila Kuvaus

Teho Vihreä Päälle Kytkin virta päälle

Linkki/toiminta/1000M Vihreä Pois Kytkin virta pois/Verkkoyhteys on purettu

Päälle

Mikä tahansa laite yhdistetty vastaavaan porttiin

Vilkku Dataa lähettäminen

kytkimen ja verkkolaitteen välillä

Takapaneeli

LED-merkkivalot sisältävät virran, linkin/toiminnan LED-merkkivalot, joita käytetään kytkimen

valvontaan jaesi-vianhakuun,seuraava osio näyttää kytkimen LED-merkkivalot kunkin

merkkivalon selityksen kanssa.

• POWER LED: Tämä merkkivalo palaa tasaisen vihreänä, kun kytkimen virta kytkeytyy

päälle. Jos LED ei pala, tarkista virtalähde ja liitäntä.

• Linkki/toiminta-LED: LED osoittaa linkki/aktiivinen-tilan. Vastaava portin LED-merkkivalo

palaa kiinteästi vihreänä, kun se on liitetty verkkolaitteeseen. Se vilkkuu vihreänä, kun

lähetetään dataa tai vastaanotetaan toimivalla liitännällä.

• 100Mbps/1000Mbps LED: Vastaava portin LED-merkkivalo palaa tasaisen vihreänä, kun se

toimii 100 Mbps/1000 Mbps-nopeudella.

Fyysiset ominaisuudet ja ympäristö:

Standardit IEEE 802.3 10BASE-T Ethernet

IEEE802.3u 100BASE-TX nopea Ethernet

ANSI/IEEE 802.3 Nway Auto-Negotiation

IEEEB02.3x virtausohjaus

Protokolla CSMA/CD

Datan lähetysnopeus Nopea Ethernet:100 Mbps (puolidupleksi), 200 Mbps (täysdupleksi),

Ethernet:1000 Mbps (puolidupleksi), 2000 Mbps (täysdupleksi)

Verkkokaapelit 100 BASE-T: 2-pari UTP Kat.3,4.5; EIA/TIA-568 1000 0hmia STP

1000 BASE-TX: 2-pari UTP Kat.5; EIA/TIA-568 100 00hmia STP

1000 BASE-FX: 62,5/125 mikronin multimode-kuituoptiikka

Virransyöttö ULKOINEN virtalähde 5VDC/1A

Lämpötila ja kosteus Käyttö: 0°C~60°C, Säilyttäminen:-10°C~70°C

Kosteus: 10% ~ 90%, Säilyttäminen: 5% ~ 90%

English

Meer over deze handleiding

We begrijpen dat het prettig is om een papieren handleiding te hebben voor je Cepter CS1105WH Switch. Je kunt de handleiding bij ons altijd downloaden en daarna zelf printen. Indien je graag een originele handleiding wilt hebben, raden we je aan contact op te nemen met Cepter. Zij kunnen wellicht nog voorzien in een originele handleiding. Zoek je de handleiding van Cepter CS1105WH Switch in een andere taal? Kies op de homepage je taal naar keuze en zoek daarna op het modelnummer om te zien of we deze beschikbaar hebben.

Specificaties

Alle handleidingen voor Cepter Switches
Meer handleidingen voor Switches

Beoordeling

Gerelateerde producten

Handleiding

Cepter CS1108WH Switch

Handleiding

Netgear XS716T Switch

Handleiding

Abus ITAC10130 Switch

Handleiding

Netgear GS308T Switch

Handleiding

Black Box LGB2118A-R2 Switch

Handleiding

WAGO 852-1605 Switch

Handleiding

WAGO 852-104 Switch

Handleiding

TRENDnet TI-PG541i Switch

Gerelateerde categorieën
