468931002 646

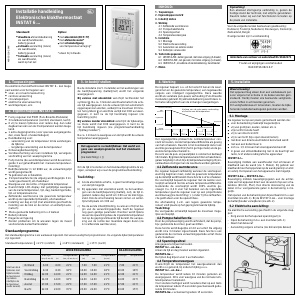

Installatie handleiding
Elektronische klokthermostaat
INSTAT 6 ...
Standaard:
●
draadloze afstandsbediening
als wand/handtoestel,
batterij gevoed
●
2-draads aansluiting (relais)
als wandtoestel,
batterij gevoed
●
3-draads aansluiting (relais)
als wandtoestel,
werkt op het net
Opties:
●
met atoomklok (DCF-77)
●
met afstandsvoeler*
●
met schakeluitgang
voor temperatuurverlaging*
* alleen bij 3-draads
4. Werking 5. Installatie
1. Toepassingen
2. Eigenschappen Instat 6
3. In bedrijf stellen
4. Werking
4.1 Zelflerende warmtecurve
4.2 Pompschakelfunctie
4.3 Spanningsuitval
4.4 Temperatuurweergave
5. Installatie
5.1 Montage
5.2 Elektrische aansluiting
5.3 Aansluiten van externe voeler
5.4 Batterijen verwisselen
6. Technische gegevens
6.1 INSTAT 6-2W..,batterij gevoed, met relais uitgang (2-draads)
6.2 INSTAT 6-3W..,net gevoed, met relais uitgang (3-draads)
6.3 INSTAT 6-R..,draadloze afstandsbediening, handtoestel
7. Maten
1. Toepassingen 3. In bedrijf stellen
2. Eigenschappen INSTAT 6:
De elektronische klokthermostaat INSTAT 6... kan toege-
past worden voor het regelen van:
●
vloer- en convectorverwarming
●
centrale verwarming
●
circulatiepompen
●
elektrische vloerverwarming
●
warmtepompen, enz.
●
Fuzzy-regelaar met PWM (Puls-Breedte-Modulatie)
●
3 instelbare temperaturen (comfort, standaard, nacht)
●
6 vrij te kiezen tijdzones voor iedere dag. Aan ieder
dagdeel kan één van de 3 temperaturen worden toege-
kend.
●
1 extra dagprogramma (voor speciale aangelegenhe-
den, zoals feest- of vakantiedagen)
●
Handbediening voor:
– verandering van de temperatuur tot de eerstvolgen-
de tijdzone
– langdurige verandering van de temperatuur
●
Onbevoegdenbeveiliging
●
Vorstbescherming voor een instelbare tijd, vervolgens
voortzetting van het weekprogramma
●
Party-functie (de avondtemperatuur wordt de eerstvol-
gende 3 uur gehandhaafd met manuele temperatuur-
instelling)
●
Bedrijfsurenteller (1 tot 9999 uur, de verwarmingstijd
wordt geregistreerd)
●
Te gebruiken als schakelklok
●
Pompschakelfunctie (de uitgang wordt dagelijks 3 mi-
nuten geactiveerd), afschakelbaar
●
Weergave van de ruimte- of ingestelde temperatuur
●
Overzichtelijk LCD-display met gelijktijdige weergave
van de kamertemperatuur, tijd, dag, bedieningsmode,
tijd- en temperatuurzone
●
Zelflerende warmtecurve (de gewenste temperatuur
wordt op de ingestelde tijd bereikt), afschakelbaar
●
Instelling van dag en tijd (met atoomklok geschiedt de
instelling van de klok en de zomer- en wintertijd auto-
matisch)
●
Menu-gestuurde bediening d.m.v. 4 toetsen
●
Batterij-indicatie
●
Elegante vormgeving
●
Zonder problemen om te wisselen tegen de meest
voorkomende kamerthermostaten
Na de installatie (zie 5. Installatie) en het aanbrengen van
de bedrijfsspanning (batterij/net) wordt het volgende
weergegeven:
Bij versies met atoomklok verschijnt rechtsonder het
symbool
{. Na ca. 3 minuten wordt automatisch de actu-
ele tijd weergegeven. Als de actuele tijd niet automatisch
opgeroepen kan worden, verdwijnt na maximaal 10 minu-
ten het symbool
{ en wordt de uurtijd met 0:00 uur weer-
gegeven. U kunt nu de tijd handmatig ingeven (zie
toelichting (a)(b).
Bij versies zonder atoomklok verschijnt de tijdweerga-
ve. Deze wordt met 0:00 weergegeven. U kunt nu de
tijd handmatig ingeven (zie programmeerhandleiding
„Tijd/dag instellen“).
Na ca. 1 minuut na weergave van de tijd wordt de actuele
temperatuur weergegeven.
Om de tijd in te stellen en het standaardprogramma te wij-
zigen, verwijzen wij u naar de programmeerhandleiding.
Toelichting:
a) Als de atoomklok actief is, is geen handmatige ingave
van de tijd mogelijk.
b) Bij apparaten met atoomklok wordt, na het aanbren-
gen van de bedrijfsspanning (batterij, net), de tijd in-
gesteld. Iedere dag wordt om 3:00 uur de klok bijge-
steld. Ook de omschakeling tussen zomer- en winter-
tijd vindt plaats om 3:00 uur.
c) Na de eerste inbedrijfstelling, na wissen of bij het be-
gin van de verwarmingsperiode, heeft de regelaar
nog geen geldige parameter. Hierdoor wordt tijdens
de eerste opwarmingsfase de ingestelde temperatuur
niet op de geprogrammeerde tijd bereikt. De aanpas-
sing van de ruimte kan meerdere dagen duren (zie
4.1 zelflerende warmtecurve).
Het apparaat is nu bedrijfsklaar. Het werkt vol-
gens een weekprogramma met het standaard-
programma!
[zie toelichting ( c )]
Standaardprogramma
Het standaardprogramma is als werkweek ingesteld. Het vereenvoudigt het programmeren. De volgende tijden/temperaturen
zijn ingesteld:
Standaard temperaturen:
v = 21°C (comfort) u = 18°C (standaard) t = 15°C (nacht)
Starttijd Temperatuur Starttijd Temperatuur Starttijd Temperatuur
(ma, di, wo, do) (vr) (ma,, di, wo, do, vr) (za) (zo) (za, zo)
Ochtend 6.00 6.00 21°C 7.00 7.00 21°C 7.00 21°C
Voormiddag 8.30 8.30 18°C 10.00 10.00 18°C 10.00 18°C
Middag 12.00 12.00 21°C 12.00 12.00 21°C 12.00 21°C
Namiddag 14.00 14.00 18°C 14.00 14.00 21°C 14.00 21°C
Avond 17.00 17.00 21°C 17.00 17.00 21°C 17.00 21°C
Nacht 22.00 23.00 15°C 23.00 22.00 15°C 23.00 15°C
WEEKPROGRAMMA DAGPROGRAMMA
Start van de 6
tijdzones met
bijbehorende
temperaturen
(op iedere
starttijd is de
temperatuur
reeds bereikt)
De regelaar bepaalt, o.a. uit het verschil tussen de waar-
genomen en de gewenste temperatuur, een regelwaarde
volgens een intelligent regelalgoritme. Deze waarde
wordt als variabele puls-pauze verhouding (Puls-Breedte
modulatie) gebruikt. Bij afstandsbediening wordt deze in-
formatie radiografisch aan de ontvanger overgedragen.
Het regelalgoritme probeert de ruimtetemperatuur con-
stant te houden, zonder temperatuurdifferentie als gevolg
van het schakelen. Daarom is het noodzakelijk dat er ook
warmte gevraagd wordt (zij het in geringe mate) als de ge-
wenste temperatuur bereikt is.
De som van de puls- en pauzetijden is constant en bedraagt
10 minuten. Bij grotere temperatuurverschillen schakelt de re-
gelaar langdurig in of uit, bijv. bij temperatuurverlaging. Bij on-
verklaarbare storingen kan de resettoets worden gebruikt.
4.1 Zelflerende warmtecurve
De regelaar bepaalt zelfstandig wanneer de voorloopver-
warming beginnen moet, zodat de gewenste temperatuur
op de insteltijd wordt bereikt. Deze functie is af te schakelen.
De voorlooptijd bepaalt de regelaar met de laatste voor-
looptijd verrekend met de actuele temperatuurdifferentie.
Gedurende de voorlooptijd wordt 100% warmte ge-
vraagd. Ca. 0,4 K voor het bereiken van de ingestelde
temperatuur gaat de regelaar over op een proportionele
warmtevraag [zie toelichting ( c ) onder 3]. De zelfleerfun-
ctie geldt alleen voor de opwarmfase.
De afschakeling (i.v.m. een lagere gewenste tempe-
ratuur) vindt plaats op het geprogrammeerde tijdstip.
Toelichting:
De voorgaande schakeltijd bepaalt de maximaal moge-
lijke voorlooptijd.
4.2 Pompschakelfunctie
Door de pompbeveiliging wordt verhinderd, dat de pomp,
bijv. gedurende de zomer, gaat vastzitten.
Deze functie wordt dagelijks om 10 uur actief. De uitgang
wordt circa 3 minuten ingeschakeld. Deze functie is ook
gedurende de normale verwarmingsperiode actief. Deze
is afschakelbaar.
4.3 Spanningsuitval
Alle gegevens blijven behouden.
INSTAT 6-r... en -2w...:
Alleen de tijd en dag moeten worden ingesteld.
INSTAT6-3w...:
De tijd en dag blijven voor 1 uur behouden.
4.4 Temperatuurweergave
Overschrijdt de temperatuur het weergavebereik dan
wordt o o o getoond, bij onderschrijding u u u.
INSTAT 6-r... en -2w...:
De temperatuur wordt iedere 10 minuten gemeten en
weergegeven. Dit is voor weergave van de normale ruim-
tetemperatuur toereikend.
Voor snellere metingen wordt na iedere druk op een toets
de temperatuur iedere 15 seconden geactualiseerd gedu-
rende 10 minuten.
INSTAT6-3w...: actualisering iedere 15 seconden.
5.1 Montage
De regelaar zal op een plaats gemonteerd worden die:
●
voor de bediening makkelijk toegankelijk is
●
vrij van gordijnen, kasten, rekken etc. is
●
vrije luchtcirculatie heeft
●
vrij is van direct zonlicht
●
vrij is van tocht (bijv. open deuren/ramen)
●
niet door een directe warmtebron beïnvloed wordt
●
niet aan een buitenmuur is
●
zich ca. 1,5 m boven het vloeroppervlak bevindt
●
in geval van afstandbediening niet in de buurt ligt van
radio, tv of andere radiografische apparatuur
INSTAT 6-r...
Bevestiging middels een wandhouder met schroeven of
kleefband aan de wand (zie 7. Maten). Bij gebruik van
kleefband moet het oppervlak op de wand glad zijn en stof-
en vetvrij. Het openen van het apparaat is niet mogelijk.
INSTAT 6-2w..., INSTAT 6-3w...
Bevestiging middels bevestigingsgaten aan de achter-
zijde van het apparaat direct aan de wand of op een scha-
keldoos (60 mm, 55er). Een directe doorvoering van de
kabel d.m.v. voorgestanste gaten in de behuizing is mo-
gelijk.
Het openen van de behuizing kan bijvoorbeeld d.m.v. een
muntstuk (zie afb. 1). Bij de INSTAT 6-2w... voor montage
de batterijhouder verwijderen (zie afb. 2).
5.2 Elektrische aansluiting:
De elektrische aansluiting geschiedt in de volgende stap-
pen:
– Zorg ervoor dat het aparaat spanningsvrij is
– Open de behuizing m.b.v. een muntstuk (afb. 1)
– Neem het deksel af
– Aansluiting volgens schema (zie binnenzijde deksel)
Verloop van de puls-pauze verhouding
als functie van de temperatuur
ingestelde temperatuur
Uitgang-
Temperatuur
%
constant uit
Regelwaarde
100%
constant in
temperatuur
Puls-Pauze verhouding
Waarschuwing!
Het apparaat mag alleen door een vakbekwaam per-
soon volgens het schema in de deksel worden geïn-
stalleerd. Hierbij moeten alle bestaande veiligheids-
voorschriften in acht worden genomen.
Om veiligheidsklasse II te bereiken, moeten de bijbe-
horende installatiemaatregelen genomen worden.
afb. 1
afb. 2
Fouten en wijzigingen voorbehouden
BAKOM 96.0821.K.P
Voor de volgende landen bestaat een goedkeuring:
Duitsland, Frankrijk, Nederland, Noorwegen, Oostenrijk,
Zwitserland, België
Overige landen zijn in voorbereiding
ministerie van verkeer en waterstaat NL 96112171
Opmerking!
Een absoluut storingsvrije verbinding is, gezien de
huldige stand der techniek, niet altijd te garanderen.
Daarom raden wij aan het functioneren te testen op
de plaats van installatie.
