MANUAL DE INSTRUCCIONES
E
Advertencia para la seguridad
La siguiente simbología junto a un párrafo indica la
posibilidad de peligro como consecuencia de no respetar las prescrip-
ciones correspondientes.
PELIGRO La no advertencia de esta prescripción
riesgo de comporta un riesgo de electrocución.
electrocución
PELIGRO La no advertencia de esta prescripción
comporta un riesgo de daño a personas
o cosas.
ATENCIÓN La no advertencia de esta prescripción
comporta un riesgo de daños a la
bomba o a la instalación.
1. Generalidades
Las instrucciones que facilitamos tienen por objeto informar sobre la
correcta instalación y óptimo rendimiento de nuestras bombas.
Son bombas centrífugas multicelulares horizontales.
Están concebidas para trabajar con aguas limpias, exentas de sólidos
en suspensión y a una temperatura máxima de 35°C.
ATENCION. El adecuado seguimiento de las instrucciones de
instalación y uso garantiza el buen funcionamiento de la
bomba.
PELIGRO. La omisión de las instrucciones de este manual
pueden derivar en sobrecargas en el motor, merma de las
características técnicas, reducción de la vida de la bomba y
consecuencias de todo tipo, acerca de las cuales declinamos
cualquier responsabilidad.
PELIGRO, riesgo de electrocución. La bomba no puede uti-
lizarse en una piscina mientras haya personas bañándose.
2.- Instalación
2.1 - Fijación
La bomba deberá descansar sobre una base sólida y horizon-
tal. Puede estar fijada a ella mediante tornillos, aprovechando
los agujeros que existen en el soporte para asegurar la estabi-
lidad del montaje (2 tornillos de Ø8).
2.2 - Montaje de las tuberías de aspiración
La tubería de aspiración debe poseer un diámetro igual o, si el reco-
rrido es de más de 7 metros, superior al de la boca de entrada de
la bomba, conservando permanentemente una pendiente ascen-
dente mínima del 2% para evitar bolsas de aire.
La tubería de aspiración de la bomba, siempre debe ir conecta-
da a la salida del filtro. (Ver esquema instalación).
2.3 - Montaje de las tuberías de impulsión
Se recomienda utilizar tuberías de un diámetro igual al de la boca
de impulsión o mayor para reducir las pérdidas de carga en tramos
largos y sinuosos de tuberías.
Las tuberías jamás descansarán su peso sobre la bomba.
Si no se instala válvula de pie, procure instalar una válvula de
retención para evitar el vaciado de la tubería.
2.4 - Conexión eléctrica
La instalación eléctrica deberá disponer de un sistema de
separación múltiple con abertura de contactos ≥ 3 mm. La
protección del sistema se basará en un interruptor diferen-
cial (I
Δ
n
= 30 mA).
Los motores monofásicos llevan protección térmica incor-
porada.
Si la bomba no dispone de cable eléctrico, este debe ser
provisto por un instalador o técnico cualificado y debe ser
del tipo H07RN-F. Las instrucciones de la figura 1 son para
una correcta instalación eléctrica.
2.5 - Controles previos a la puesta en marcha inicial
Compruebe que la tensión y frecuencia de la red corres-
ponda a la indicada en la placa de características.
Asegúrese que el eje de la bomba gira libremente.
Llene de agua completamente el cuerpo bomba por el tapón
de cebado. Si ha instalado válvula de pie llene la tubería de
aspiración.
Asegúrese de que no exista ninguna junta o rácor con per-
didas.
LA BOMBA NO DEBE FUNCIONAR NUNCA EN SECO.
3 - Programación (Multipool Tronic)
3.1 - Características del Programador
Este programador permite ocho programas diferentes para
hacer funcionar la bomba automáticamente, también puede
trabajar en modo manual, ON/OFF.
Indica por pantalla la hora y día actual. En caso de falta de ali-
mentación tiene una autonomía de 24 horas, durante las cua-
les nos mantiene la hora y todos los programas, pero no se
visualiza nada en pantalla.
Tiene además una función de seguridad para impedir que la
bomba trabaje en seco.

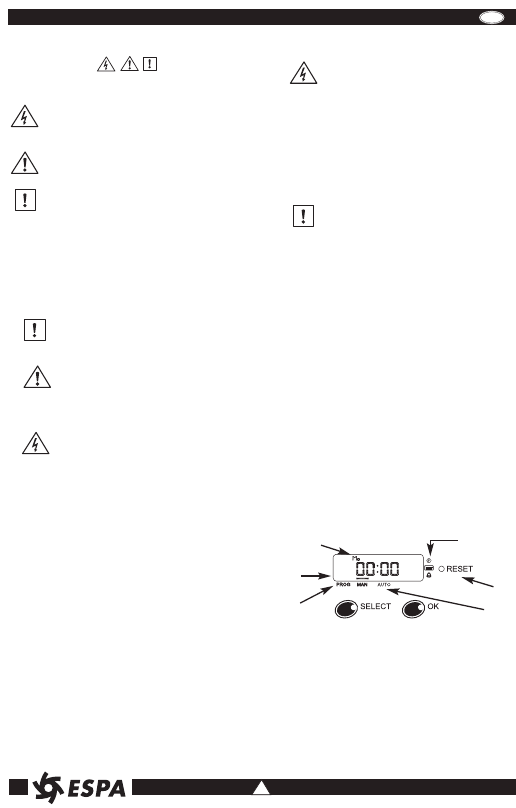

3.2 - Descripción de la carátula
3.3 - Funcionamiento de los pulsadores
Con el pulsador de Select se selecciona el menú, y una vez
dentro permite ajustar los valores deseados. Con el pulsador de
OK se confirma el menú a modificar y los valores ajustados.
2
ON
Día de la semana
Estado
funcionamiento
bomba
• Programación hora y dia
• Programación programas
• Alarma
Pulsador de reset
Modo de
funcionamiento
Nº de programa
automático
Pulsador de
selección
Pulsador de
validación
