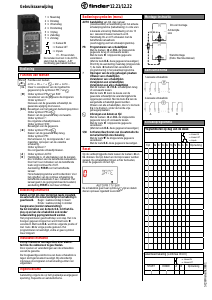

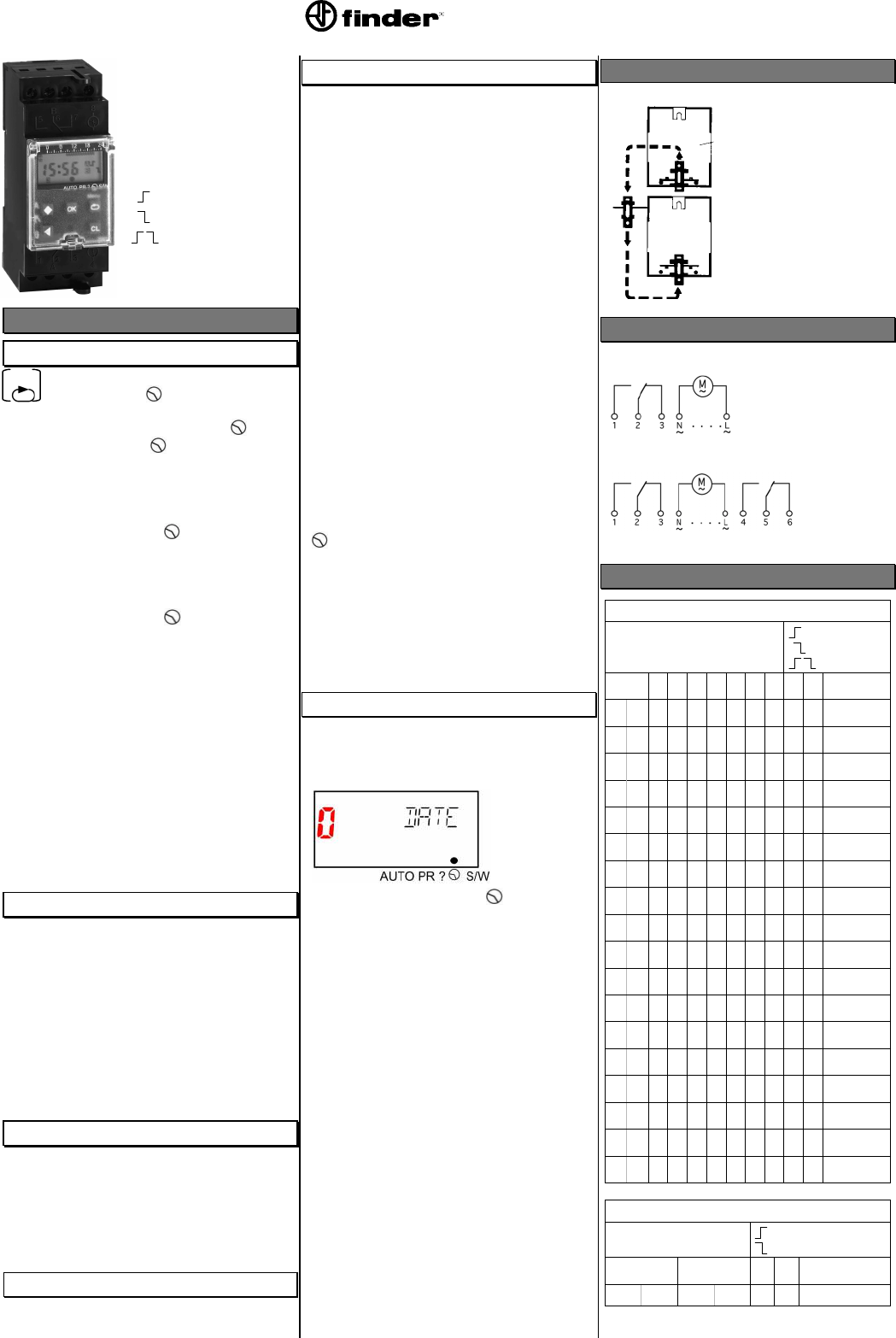

SC28/Finder/NL/0801
Gebruiksaanwijzing
12.21/12.22
1 ⇒ Maandag
2 ⇒ Dinsdag
3 ⇒ Woensdag
4 ⇒ Donderdag
5 ⇒ Vrijdag
6 ⇒ Zaterdag
7 ⇒ Zondag
⇒ Kanaal IN
⇒ Kanaal UIT
⇒ Impuls
01 - 59 seconden
Bediening
Functies van toetsen
Menu Functies van toetsen
AUTO → PR → ? → → S/W → AUTO ...
[ CL ] Clear: Is verwijderen van de ingebrachte
gegevens bij de symbolen PR; ? en
.
[
◆
] Onder symbool PR;
en S/W:
Veranderen van de gegevens die knipperen.
Onder symbool ?:
Na keuze van de gewenste schakeltijd, de
gewenste wijziging doorvoeren..
[O.K.] Bevestigen van het gekozen bedieningssymbool.
Onder symbool
PR en
:
Kiezen van de gewenste stap voorwaarts.
Onder symbool ?:
De volgende schakeltijd kiezen.
Onder symbool
S/W:
Bevestigen van de gegevens.
[◄ ] Onder symbool
PR en :
Kiezen van de gewenste stap terug
.
Onder symbool
PR:
Na het kiezen, bij de knipperende 1 van
maandag, oproepen van de vakantie
schakeling.
Onder symbool ?:
De voorgaande schakeltijd kiezen.
[ A ] Onder symbool
AUTO:
[ B ] Handmatig in- of uitschakelen van de kanalen
door indrukken van de betreffende kanaaltoets.
Door het 3 sec indrukken van de betreffende
toets volgt continue IN of UIT.
Aanduiding: PERM voor het betreffende
kanaal:
Het schakelprogramma wordt onderdrukt. Voor
het opheffen van de continue schakeling de
betreffende kanaaltoets 3 sec. indrukken. Het
kanaal gaat in de geprogrammeerde toestand,
aanduiding PERM is niet meer zichtbaar.
Bedieningsinstructie
Datum en tijd zijn door de fabriek reeds ingesteld,
de automatische zomer/wintertijd omschakeling is
geactiveerd. Begin : laatste zondag in maart
Einde : laatste zondag in oktober
Gangreserve (zonder netaansluiting):
Na het indrukken van de toets O.K. licht het dis-
play op en kan de schakelklok ook zonder
netaansluiting geprogrammeerd worden.
Het programmeren geschiedt stap voor stap. Het in te
brengen gegeven knippert en wordt met toets
◆
veranderd. Met toets O.K. wordt de volgende positie of
met toets ◄ de vorige positie gekozen. Het
programmeren is beëindigd, zodra er geen symbool
meer knippert.
Installatie-instructie
Let op: inbouw en montage dient door elektro-
technische vakmensen te geschieden.
Door openen en veranderingen aan de schakelklok
vervalt de garantie.
De hoogwaardige elektronica van deze schakelklok is
tegen storingsinvloeden beveiligd. Bij uitzonderlijk
intensieve stoorsignalen is beïnvloeding echter niet
uitgesloten.
Ingebruikname
Aansluiting volgens de op het typeplaatje weergegeven
spanning, frequentie en aansluitschema.
Bedieningssymbolen (menu)
AUTO Aanduiding van tijd, dag, kanaal
(relaistoestand) en aanduiding van het actuele
schakelprogramma (balkuitlezing) in volle uren.
2-kanaals uitvoering: Balkuitlezing om de 10
sec. wisselend tussen kanaal A en B.
Handmatig IN- en UIT schakelen met de
betreffende kanaaltoets
(overbrugging van het schakelprogramma).
PR Programmeren van schakeltijden
Met de toetsen ◄ en O.K. de knipperende
gegevens terug of voorwaarts kiezen.
Met de toets
◆
knipperende gegevens
veranderen.
(Met de toets O.K. deze gegevens bevestigen)
Wordt bij de aanduiding maandag (knipperende
1) de toets ◄ bediend dan verandert de
programmering in het vakantieprogramma.
? Opvragen van de vrije geheugen plaatsen
Uitlezen van schakeltijden
Veranderen van schakeltijden
Verwijderen van schakeltijden
Verwijderen van alle schakeltijden
Met de toetsen ◄ of O.K. schakeltijden terug
of voorwaarts kiezen.
Met de toets
◆
kann na keuze van de
gewenste schakeltijd de veranderingsfunctie
opgeroepen worden. Met de toets CL kan de
aangeduide schakeltijd gewist worden.
Wissen van alle schakeltijden, door 2 x de toets
CL in te drukken, onder de functie vrije
geheugenplaatsen.
Inbrengen van datum en tijd
Met de toetsen ◄ en O.K. de knipperende
gegevens terug of voorwaarts kiezen.
Met de toets
◆
knipperende gegevens
veranderen.
(Met de toets O.K. deze gegevens bevestigen)
S/W Activeren/deactiveren van de automatische
zomer/wintertijd omschakeling
Met de toets
◆
de knipperende gegevens
veranderen.
Met de toets O.K. deze gegevens bevestigen.
Reset
Op de verdiept liggende toets tussen de toetsen ◄ en
CL drukken. De tijd, datum en microprocessor worden
gereset. De schakeltijden blijven echter behouden,
zover de gegevens correct zijn.
De schakelklok gaat naar symbool , tijd en datum
dienen opnieuw ingesteld te worden.
Montage-instructie
Din-rail montage
Wandmontage
(Extra: Klemmendeksel)
Aansluitschema
1-kanaals schakelklok
A
2-kanaals schakelklok
A B
Schakelprogramma
Programmeren op dag van de week
⇒ Kanaal IN
⇒ Kanaal UIT
⇒ Impuls
Tijd Ma Di Wo Do Vrij Za Zo A B Opmerking
Vakantieschakeling (Continue In/UIT)
⇒ Kanaal IN
⇒ Kanaal UIT
START EINDE A B Opmerking
Achterzijde
klok
De kanalen kunnen in de AUTO-
stand met de toetsen ,,A,B"
handmati
eschakeld worden
