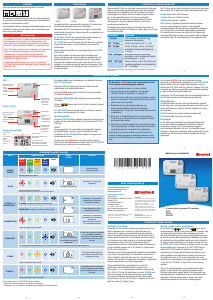

Handleiding Honeywell XC70 Koolmonoxidemelder

Handleiding

1. Welkom

U bent nu eigenaar van deze koolmonoxide (CO)-melder.

Bovenstaande symbolen betekenen dat deze melder geschikt is

voor gebruik in woningen (inclusief stacaravan-vakantiehuizen),

caravans, motorcaravans en boten.

Deze handleiding bevat belangrijke veiligheidsinformatie over de

installatie en werking van de melder. Lees de handleiding goed

door en berg hem goed op.

Honeywell heeft drie modellen batterij gevoede CO-melders met

verschillende gebruikers interfaces en levensduur:

Het basismodel XC70 maakt gebruik van lampjes om de status

van de melder visueel weer te geven en heeft een garantie en een

productleven van 7 jaar

De XC100 en XC100D tonen grote alarmberichten bij alarm en

hebben een garantie en productleven van 10 jaar.

De XC100D heeft een LCD-scherm dat meer informatie verstrekt

over de toename van de CO-concentratie en de gemeten CO-

piekwaarden.

Verder hebben alle modellen een akoestisch alarm en een TEST/

STILTE knop.

Alle X-serie melders van Honeywell kunnen draadloos met

elkaar verbonden worden met een optionele insteekmodule. Dit

betekent dat als één CO- of brandmelder uit de X-serie afgaat,

alle verbonden melders ook een alarm laten horen. Dit is vooral

belangrijk in een grote woning met meerdere verdiepingen. Deze

handleiding bevat voor de volledigheid enige informatie over de

draadloze module.

2. Beschrijving 3. Informatie over koolmonoxide (CO)

Bediening en installatie

X-serie batterij gevoede CO-melders

XC70

XC100

XC100D

Waarschuwingen

De installatie van een CO-melder mag niet worden gebruikt

als vervanging voor het juiste verbrandingstoestel, het

juiste gebruik en onderhoud van apparatuur die brandstof

verbruikt, inclusief de juiste ventilatie- en afzuigsystemen.

Deze CO-melder is ontworpen om individuen te beschermen

tegen de onmiddellijke gevolgen van blootstelling aan

koolmonoxide. Personen met specifieke medische

aandoeningen worden hierdoor niet volledig beschermd.

Raadpleeg bij twijfel een arts.

Langdurige blootstelling aan een lage CO-concentratie

(>10 ppm) kan chronische gevolgen hebben. Raadpleeg bij

twijfel een arts.

4. Werking CO-melder (vervolg)

4. Werking van de CO-melder

Normale werking

Het groene VOEDING lampje knippert eenmaal per minuut om aan

te geven dat de melder functioneert. Het scherm van de XC100D

blijft leeg.

Alarm

Als een gevaarlijke CO-concentratie wordt opgemerkt, knippert

het ALARM lampje / bericht en gaat het akoestische alarm

voortdurend af. De XC100D geeft het huidige CO-niveau en een

doodskopsymbool weer.

Als de melder op ALARM staat en het gas verdwijnt, gaat de

melder op de Alarmgeheugenstand staan. Druk op de TEST/STILTE

knop om terug te gaan naar de normale werking.

Als de melder ALARM slaat, moet u rustig blijven en doet

u het volgende in de weergegeven volgorde:

• Open alle deuren en ramen voor meer ventilatie.

• Stop het gebruik van alle apparatuur die brandstof

verbruikt; schakel de apparatuur zo mogelijk uit.

• Als het alarm door blijft gaan, verlaat u het gebouw. Laat de

deuren en ramen open en betreed het gebouw pas opnieuw

wanneer het alarm is gestopt.

• Raadpleeg een arts als iemand symptomen van

koolmonoxidevergiftiging vertoont, bijv. hoofdpijn,

misselijkheid enz., en zeg dat u vermoedt dat koolmonoxide

is ingeademd.

• Beldegas-ofbrandstoeverancierophetnoodnummer,

zodatdebronvandekoolstofmonoxidegeïdenticeerden

gecorrigeerd kan worden.

• Gebruik geen verbrandingsapparaten meer totdat deze door

een bevoegd persoon en volgens de geldende voorschriften

zijn geïnspecteerd en voor gebruik zijn goedgekeurd.

Opmerking: Er zijn andere bronnen van koolstofmonoxide

mogelijk, behalve apparaten die brandstof verbruiken, zoals

een grote hoeveelheid tabaksrook, stadsgas of een smeulend

vuur.

1

2 3

5 6 7 8

13 14 15 16

Het CO-alarm activeert als een bepaalde concentratie gedurende

een bepaalde tijd is opgemerkt, zoals onderstaand beschreven:

50 ppm: Alarm na 60 tot 90 minuten

100 ppm: Alarm na 10 tot 40 minuten

300 ppm: Alarm binnen 3 minuten

Het CO-alarm is ingesteld volgens de relevante Europese

norm om een alarmsignaal te geven bij een bepaalde

concentratiewaarde die gedurende een bepaalde tijd aanwezig

is. Dit zorgt ervoor dat het alarm afgaat wanneer gevaarlijke

CO-concentraties na verloop van enige tijd zijn toegenomen,

zodat onmiddellijke actie nodig is, en voorkomt valse meldingen

van tijdelijke lage CO-concentraties (bijv. door sigarettenrook).

4

4. Werking CO-melder (vervolg)

Als de melder ALARM slaat, kan het akoestische alarm

gedurende 5 minuten worden stilgezet door op de TEST/STILTE

knop te drukken (het rode lampje blijft knipperen en op het

scherm van de XC100D staat het ‘geluid uit’-symbool). Als er na

5 minuten nog steeds een gevaarlijke gasconcentratie aanwezig

is, gaat het akoestische alarm opnieuw af.

Opmerking: STILTE functioneert alleen als de gaswaarde lager is

dan 350 ppm en kan slechts éénmaal worden gebruikt.

Alarmgeheugen

CO laat geen sporen na. Als er dus een alarmsituatie optreedt

terwijl u weg bent, zorgt de geheugenfunctie ervoor dat het rode

lampje blijft knipperen, totdat op de knop is gedrukt of 7 dagen

zijn verstreken.

XC100D toont ook de gemeten piekwaarde gedurende

10 seconden nadat op de knop is gedrukt.

Eventlogger

De CO-melders van Honeywell slaan de gebeurtenishistorie

op die door vakmensen gedownload kan worden. Hierdoor

is een betere analyse van CO-gebeurtenissen mogelijk,

zoals uitgebreide informatie over de CO-concentratie van de

afgelopen 7 dagen en de wekelijkse maxima gedurende het hele

productleven. De data waarop alarm is geslagen worden ook

opgeslagen.

Status Lampjes en geluid Display

(XC100D)

Betekenis

Alarm

(rood)

Voeding

(groen)

Storing

(geel)

Ven-

tileren

(blauw)

Geluid

NORMALE

WERKING

Normale werking

Geen gas aanwezig

Knippert eenmaal per minuut

ALARM

*

75%

50%

25%

PPM

Huidige CO-concentratie

Gevaarlijke CO-concentratie

opgemerkt

4 piepjes en knipperlicht, continu

Na 60 minuten wordt het patroon om de 30 seconden herhaald

EXTERNE CO- of

BRANDMELDER***

75%

50%

25%

PPM

Gevaarlijke CO-concentratie

opgemerkt door een andere,

verbonden CO-melder

CO-ALARM: 4 piepjes die continu worden herhaald

BRANDALARM: 3 piepjes die continu worden herhaald

75%

50%

25%

PPM

Brand opgemerkt door een

verbonden brandmelder

ALARMGEHEUGEN

PPM

Gevaarlijke CO-concentratie

opgemerkt terwijl de gebruiker

afwezig was.

Momenteel geen gevaarlijke

CO-concentratie aanwezig

1 piepje en knipperlicht per minuut

VOORALARM**

*

75%

50%

25%

PPM

Huidige CO-concentratie

en percentage van volledig

alarmniveau

Er wordt een beginnende gevaarlijke

CO-concentratie opgemerkt.

Een volledig CO-alarm wordt later

geactiveerd, als het CO-niveau

niet zakt

1, 2 of 3 piepjes en knipperlichten om de 30 seconden, die intensiveren naarmate de CO langer aanwezig is

STORING

*

PPM

De melder heeft het einde van

zijn productleven bereikt en dient

vervangen te worden

1 piepje en knipperlicht per minuut

STORING***

*

PPM

75%

50%

25%

PPM

De draadloze module functioneert

niet juist. Raadpleeg de handleiding

van de draadloze module voor meer

informatie

3 piepjes en knipperlichten per minuut

*tenzij stilgezet door op de TEST/STILTE knop te drukken

**alleen indien geactiveerd tijdens de allereerste inschakeling

***geldt alleen als een draadloze tussenaansluitings-insteekmodule is geïnstalleerd

www.homesafety.honeywell.com

www.honeywellanalytics.com

www.honeywell.com

Klantenservicecentrum

Honeywell B.V.

Environmental & Combustion Controls

Postbus 12683

1100 AR Amsterdam Z.O.

Honeywell Infolijn:

+31 (0)20 - 56 56 392

Email: [email protected]

Website: www.regelvisie.nl

Handelt namens Life Safety Distribution AG, Javastrasse

2, 8604 Hegnau, Zwitserland door de erkende

vertegenwoordiger Honeywell Inc.

Opmerking:

Er is alles aan gedaan om de betrouwbaarheid

van deze publicatie te waarborgen. Toch wordt

geen enkele aansprakelijkheid aanvaard voor

eventuele fouten of weglatingen.

Gegevens, maar ook regels en voorschriften

kunnen veranderen. Zorg er dus voor dat

u altijd de nieuwste versies van regels, normen

en richtlijnen bij de hand hebt. Deze publicatie is

niet bedoeld als basis voor een overeenkomst.

I56-4236-000

MAN0936_Uitgave 2_04/14_NL

© 2014 Honeywell Analytics

Aparte lampjes voor elke

status van de melder

• Alarm

• Voeding

• Storing

• Ventileren (vooralarm)

TEST/STILTE-knop

• Storing stilzetten

• Alarm stilzetten

• Test op lager

geluidsniveau

Gasinlaat

Hard alarmgeluid

XC70

Alle melders hebben vier statuslampjes, een akoestisch alarm en

een TEST-STILTE knop.

Het groene VOEDING lampje wijst op het feit dat de melder

ingeschakeld is en normaal functioneert.

Het rode ALARM lampje wijst op het feit dat er een gevaarlijke

CO-situatie is opgemerkt.

Het blauwe VENTILEREN lampje wijst vroeg op een gevaarlijke

CO-situatie.

Het gele

STORING lampje wijst op het feit dat de melder niet goed

functioneert.

De TEST/STILTE knop wordt gebruikt om de melder te testen of

een alarm of storingssignaal uit te zetten.

Ventileren - Vooralarm

Gevaarlijke CO-concentraties kunnen veroorzaakt worden door

defecte apparaten, die na verloop van tijd steeds meer CO

produceren. Vooralarmen waarschuwen tegen deze situaties,

zelfs als de eigenlijke alarmniveaus nog niet zijn bereikt. Als er

vaak vooralarmen voorkomen, wordt aanbevolen een technicus

in te schakelen voor nader onderzoek. Het vooralarm begint

te waarschuwen zodra 25% van het alarmniveau (tijd en

concentratie) is bereikt. Als bijvoorbeeld 50 ppm CO aanwezig is,

zal het vooralarm beginnen na 15-23 minuten, in plaats van na

50-90 voor het volle alarm.

Standaard is deze functie uitgeschakeld, omdat het niet benodigd

is om u tegen een gevaarlijke CO-concentratie te beschermen.

Onder ‘Installatie’ staat informatie over hoe u de functie kunt

activeren. Het vooralarm is bedoeld om een kundige eindgebruiker

vroeg te waarschuwen over defecte apparatuur.

Als de vooralarmfunctie is geactiveerd en er wordt CO

gedetecteerd, zal het blauwe ventileren-lampje om de

30 seconden 1, 2 of 3 maal knipperen wanneer respectievelijk

25%, 50% of 75% van het alarmniveau is bereikt. XC100D geeft

ook het percentage van het alarmniveau weer en de huidige

CO-concentratiewaarde. Het akoestische alarm kan worden

stilgezet door op de TEST/STILTE knop te drukken (de XC100D

geeft het ‘geluid uit’-symbool weer).

Storing – einde van het productleven

Als de melder op STORING staat, zal het GELE lampje om de

minuut knipperen en hoort u een korte piep. De CO-melder mag

niet langer worden gebruikt en dient vervangen te worden.

(De enige uitzondering is een storing van de draadloze module,

die door drie piepjes wordt gesignaleerd. Raadpleeg in dit geval

de handleiding van de draadloze module voor meer informatie.)

De piepjes kunnen gedurende 24 uur stilgezet worden door op

de TEST/STILTE knop te drukken. De periode van 24 uur wordt

opnieuw gestart door tweemaal op de TEST/STILTE knop te

drukken (de XC100D geeft het ‘geluid uit’-symbool weer).

Opmerking: Het storingssignaal wordt veroorzaakt door een

bijna lege batterij, een elektronische storing of het einde van

het productleven van de CO-sensor. Het signaal voor einde

productleven is afkomstig van een ingebouwde timer en wordt

10 jaar (XC100, XC100D) of 7 jaar (XC70) na de activering

gegeven.

Ook is een vervangingsdatum op de zijkant van de melder

gedrukt, zodat de melder kan worden vervangen voordat

het einde productleven-signaal afgaat. Deze datum dekt een

opslagperiode van 6 maanden en is dus de allerlaatste datum

waarop de melder vervangen dient te worden. Een einde

productleven-signaal kan ook eerder worden gegeven.

XC100 / XC100D

Display (alleen XC100D)

Aparte lampjes voor elke

status van de melder

• Voeding

• Storing

• Ventileren (vooralarm)

Gasinlaat

Hard alarmgeluid

Prominente alarm

melding:

• Verschijn alleen als

een alarm afgaat

(“Verborgen tekst”)

TEST/STILTE-knop

• Storing stilzetten

• Alarm stilzetten

• Test op lager

geluidsniveau

XC70 XC100 XC100D

Koolmonoxide (CO) is een onzichtbaar, geurloos gas dat uitermate

giftig is. Koolmonoxide wordt geproduceerd door de onvolledige

verbranding van brandstoffen zoals hout, houtskool, steenkool,

verwarmingsolie,parafne,benzine,aardgas,propaan,butaan,

enz. en door sigarettenrook. Er kan zich een gevaarlijke

CO-concentratie voordoen als een apparaat defect of slecht

onderhouden is, als een rookkanaal verstopt of een kamer

onvoldoende geventileerd is.

De giftigheid van koolmonoxide bij inademing hangt af van de

concentratie (beschreven in deeltjes per miljoen, ppm) en hoe lang

de blootstelling duurt.

Concentratie Symptomen

~ 100 ppm

Lichte hoofdpijn, huid wordt rossig

(onbepaalde blootstelling)

200 - 300 ppm

Hoofdpijn (blootstelling van 5 - 6 uur)

400 - 600 ppm

Ernstige hoofdpijn, zwakte, duizeligheid,

misselijkheid, braken (blootstelling van

4 - 5 uur)

1100 - 1500 ppm

Verhoogde hartslag en ademhaling,

auwvallen,coma,terugkerendestuipen

(blootstelling van 4 - 5 uur)

5000 - 10000 ppm

Zwakke hartslag, onderdrukte ademhaling

/ gestopte ademhaling, dood (blootstelling

van 1 - 2 minuten)

Bron: Health Protection Agency Compendium of Chemical Hazards, Carbon Monoxide,

versie 3, 2011

75%

50%

25%

PPM

Alarm of storing

stilgezet

Vervang de melder

Extern brandalarm Extern alarm getriggerd door een

andere melder

CO-concentratie in ppm

Aantal melders op een draadloos

netwerk(tijdensdeconguratie

met de XW100 draadloze module)

Volledig

CO-alarm

CO-niveaus vóór

het alarm

Neem contact met ons op

Meer over deze handleiding

We begrijpen dat het prettig is om een papieren handleiding te hebben voor je Honeywell XC70 Koolmonoxidemelder. Je kunt de handleiding bij ons altijd downloaden en daarna zelf printen. Indien je graag een originele handleiding wilt hebben, raden we je aan contact op te nemen met Honeywell. Zij kunnen wellicht nog voorzien in een originele handleiding. Zoek je de handleiding van Honeywell XC70 Koolmonoxidemelder in een andere taal? Kies op de homepage je taal naar keuze en zoek daarna op het modelnummer om te zien of we deze beschikbaar hebben.

Specificaties

Alle handleidingen voor Honeywell Koolmonoxidemelders
Meer handleidingen voor Koolmonoxidemelders

Beoordeling

Gerelateerde producten

Handleiding

Honeywell SF340M Koolmonoxidemelder

Handleiding

Honeywell XC100D Koolmonoxidemelder

Handleiding

Honeywell SF340F Koolmonoxidemelder

Handleiding

Honeywell SF450EN Koolmonoxidemelder

Handleiding

Honeywell SF340E Koolmonoxidemelder

Handleiding

Honeywell H450EN Koolmonoxidemelder

Handleiding

Honeywell XC100 Koolmonoxidemelder

Handleiding

Honeywell SF340J Koolmonoxidemelder

Gerelateerde categorieën
