SAFETY INSTRUCTIONS

READ THIS FIRST

KEEP THESE INSTRUCTIONS

CAUTION – RISK OF SHOCK –

Disconnect Power at the main circuit breaker panel or main

fusebox before starting and during the installation.

This xture is intended for installation in accordance with the

National Electric Code (NEC) and Local code specications.

Failure to adhere to these codes and instructions may result in

serious injury and/or property damage and will void the warranty.

If you are not familiar with code requirements, installation by a

certied electrician is recommended.

1) WARNING: This xture is not to be installed within 10 feet (3M)

of a pool, spa or fountain.

2) This xture is to be used only with a power unit (transformer)

rated a maximum of 300 W (25 AMPS) 15 volts.

3) The #18 ga. xture wire is not intended for direct burial.

4) Direct burial rated wire is to be buried a minimum of 6"

(152mm) beneath the surface of the ground.

NOTE: If additional Direct Burial wire is needed, contact your

local Kichler

®

landscape distributor.

• 8 GA wire can be purchased in length of 250’ (76 M),

15503-BK.

• 10 GA wire can be purchased in length of 250’ (76 M),

15504-BK.

• 12 GA wire can be purchased in lengths of 100’ (30 M),

15501-BK; 250’ (76 M), 15502-BK; 500’ (152M), 15505-BK;

and 1000’ (304 M), 15506-BK.

5) Fixture shall not use a tungsten halogen lamp unless the

xture is marked for use with such lamps.

6) Wiring connections must be made with approved/listed wire

connection device(s) suitable for the application. Do not

exceed manufacturers’ wiring combination specications for

size and quantity of conductors.

ASSEMBLY AND INSTALLATION

1) Determine desired location for mounting xture.

2) Using mounting bracket as a template, mark position of

mounting holes. Also mark bottom edge of mounting bracket.

3) Drill 3/32" (2 mm) pilot holes in mounting surface at positions

marked. Also drill 1/4" (6 mm) wireway hole. Position wireway

hole directly under pilot holes and approximately 1/2" (12mm)

below line marking bottom of mounting bracket.

4) Assemble mounting bracket to mounting surface using

provided screws.

5) Pass wire through wireway hole.

6) Insert bulb.

7) Carefully slip housing over bulb and mounting bracket. Slide

housing down until snug.

8) Disconnect or unplug transformer.

9) Make wire connections using supplied wire nuts following

instructions on bag.

INSTRUCCIONES DE SEGURIDAD

PRIMERO LEA ESTO

GUARDE ESTAS INSTRUCCIONES

PRECAUCIÓN – RIESGO DE DESCARGA ELÉCTRICA –

Desconecte la electricidad en el panel principal del interruptor

automático o caja principal de fusibles antes de comenzar y

durante la instalación.

Este artefacto se debe instalar de acuerdo con el Código Eléc-

trico Nacional (NEC, por sus siglas en inglés) y con las especi-

caciones del código local. No cumplir con estos códigos e

instrucciones puede resultar en lesiones graves y/ o en daños a

la propiedad y anulará la garantía. Si no está familiarizado con

los requisitos del código, la instalación se recomienda un electri-

cista certicado.

1) ADVERTENCIA: Este artefacto no debe instalarse a menos

de 10 pies (3 m) de una piscina (alberca), spa o fuente.

2) Este artefacto debe utilizarse solamente con una unidad de

potencia (tranformador) con capacidad nominal máxima de

300 vatios (25 amp.) 15 voltios.

3) El alambre del artefacto calibre No. 18 no es para soterrado

directo.

4) El alambre clasicado para soterrado directo se debe enterrar

un mínimo de 6 pulgadas (152 mm) debajo de la supercie del

terreno.

NOTA: Si necesita alambre de soterrado directo adicional, co

muníquese con su distribuidor local Kichler® de productos de

jardinería ornamental.

For warranty information please visit: kichler.com/customer-care/warranty-information/landscape-warranty

Para informacion de la garantia por favor visite: kichler.com/customer-care/warranty-information/landscape-warranty

IS-15066-US

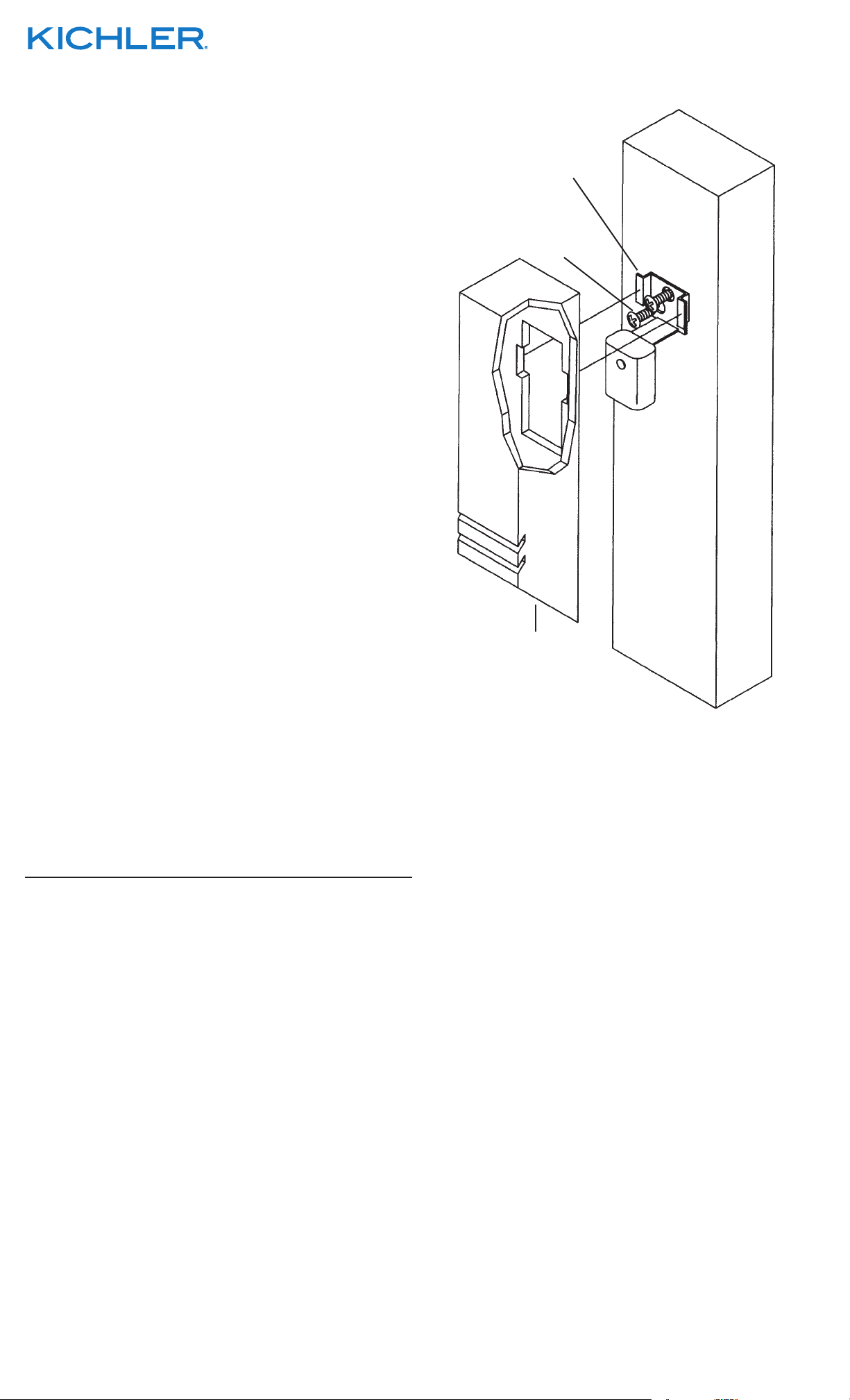

MOUNTING BRACKET

CONSOLA DE MONTAJE

HOUSING

CUBIERTA PROTECTORA

SCREW

TORNILLO

• El alambre calibre 8 puede comprarse en longitud de 250’

(76 m.), 15503-BK

• El alambre calibre 10 puede comprarse en longitud de 250’

(76 m.), 15504-BK

• El alambre calibre 12 puede comprarse en longitudes de 75’

(22 m.), 15550-BK; 100’ (30 m.), 15501-BK; 250’ (76 m.),

15502-BK; 500’ (152 m.), 15505-BK; y 1000’ (304 m.),

15506-BK.

5) El artefacto no debe utilizarse con lámparas de halógeno, a

menoss que el artefacto esté marcado para usar con tales

lámparas.

6) Las conexiones de cableado se deben hacer con las conexiones

del(los) dispositivos) de conexión de cableado aprobados/ de

la lista, adecuados para la aplicación. No exceda las especi

caciones de combinación de cableado del fabricante para el

tamaño y cantidad de conductores.

MONTAJE E INSTALACIÓN

1) Determinar el lugar deseado donde montar el artefacto.

2) Utilizando la consola de montaje como plantilla, marcar la

posición de los agujeros de montaje. También marcar el borde

inferior de la consola de montaje.

3) Perforar agujeros pilotos de 3/32” (2 mm.) en la supercie de

montaje, en las posiciones marcadas. También perforar un

agujero de 1/4” (6 mm.) en el canal de alambres. Colocar el agujero

del canal de alambres directamente debajo de los agujeros pilotos

y aproximadamente a 1/2” (12 mm.) debajo de la línea que

marca la parte inferior de la consola de montaje.

4) Montar la consola de montaje a la supercie de montaje

utilizando los tornillos que se proveen.

5) Pasar el alambre a través del agujero del canal de alambres.

6) Insertar la bombilla.

7) Deslizar cuidadosamente la cubierta protectora sobre la bombilla

y la consola de montaje. Deslizar la cubierta protectora hacia

abajo hasta que quede ajustada.

8) Desconecte o desenchufe el transformador.

9) Haga las conexiones de cableado usando las tuercas para

cables suministrados siguiendo las instrucciones de la bolsa.

We’re here to help 866-558-5706

Hrs: M-F 9am to 5pm EST

Estamos aquí para ayudarle 866-558-5706

Horario: Lunes-Viernes 9am a 5pm EST (hora ocial del este)
