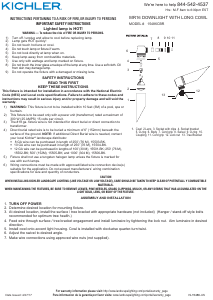

MR16 DOWNLIGHT WITH LONG COWL

MODEL # 15486CBR

INSTRUCTIONS PERTAINING TO A RISK OF FIRE,OR INJURY TO PERSONS

IMPORTANT SAFETY INSTRUCTIONS

Lighted lamp is HOT!

WARNING — To reduce the risk of FIRE OR INJURY TO PERSONS.

SAFETY INSTRUCTIONS

READ THIS FIRST

KEEP THESE INSTRUCTIONS

This ﬁxture is intended for installation in accordance with the National Electric

Code (NEC) and Local code speciﬁcations. Failure to adhere to these codes and

instructions may result in serious injury and/or property damage and will void the

warranty.

WARNING: This fixture is not to be installed within 10 feet (3M) of a pool, spa or

fountain.

This fixture is to be used only with a power unit (transformer) rated a maximum of

300 W (25 AMPS) 15 volts per circuit.

3) The #18 ga. fixture wire is not intended for direct burial or direct connection to

transformer.

4) Direct burial rated wire is to be buried a minimum of 6” (152mm) beneath the

surface of the ground. NOTE: If additional Direct Burial wire is needed, contact

your local Kichler

landscape distributor.

• 8 GA wire can be purchased in length of 250’ (76 M), 15503-BK.

• 10 GA wire can be purchased in length of 250’ (76 M), 15504-BK.

• 12 GA wire can be purchased in lengths of 100’ (30 M), 15501-BK; 250’ (76 M),

15502-BK; 500’ (152M), 15505-BK; and 1000’ (304 M), 15506-BK.

5) Fixture shall not use a tungsten halogen lamp unless the fixture is marked for

use with such lamps.

6) Wiring connections must be made with approved/listed wire connection device(s)

suitable for the application. Do not exceed manufacturers’ wiring combination

specifications for size and quantity of conductors.

8 9 10 11

Cowl 2.Lens 3. Socket with clips 4. Socket bracket

5. O-ring 6. Body 7 . Cord grip 8. Swivel 9. O-ring 10.

Coupling 11. Cord grip 12. Lock nut 13. Tree Bracket

CAUTION

WHEN INSTALLING KICHLER LANDSCAPE LIGHTING (LINE VOLTAGE OR LOW VOLTAGE), CARE SHOULD BE TAKEN TO KEEP CLEAR OF POTENTIALL Y COMBUSTIBLE

MATERIALS.

WHEN MAINTAINING THE FIXTURES, BE SURE TO REMOVE LEAVES, PINE NEEDLES, GRASS CLIPPINGS, MULCH, OR ANY DEBRIS THAT HAS ACCUMULATED ON THE

LIGHT BULB, LENS, OR BODY OF THE FIXTURE.

ASSEMBLY AND INSTALLATION

1. TURN OFF POWER

2. Determine desired location for mounting fixture.

3. At desired location, install the surface / tree bracket with appropriate hardware (not included) (Hanger / stand-off style bolts

recommended for optimum tree health.)

4. Feed wire through surface / tree bracket engagement and install luminaire by tightening the lock nut. Aim luminaire in desired

direction.

5. Install cowl onto accent light housing. Cowl is installed with clockwise quarter-turn twist.

6. Adjust the swivel to desired angle.

7. Make wire connections using approved wire nuts (not supplied).

For warranty information please visit:

http://www.landscapelighting.com/portal/warranty_page

Para informacion de la garantia por favor visite: www.landscapelighting.com/portal/warranty_page

Date Issued: 4/27/17

IS-15486-US

Weʼre here to help 844-542-4537

Hrs: M-F 8am to 6:30pm EST

1) Turn off / unplug and allow to cool before replacing lamp.

2) Lamp gets HOT quickly!

3) Do not touch hot lens or cowl.

4) Do not touch lamp or fixture if warm.

5) Do not look directly at lamp when on.

6) Keep lamp away from combustible materials.

7) Use only with wattage and lamp marked on fixture.

8) Do not touch the inner glass envelope of the lamp at any time. Use a soft cloth. Oil

from skin may damage lamp.

9) Do not operate the fixture with a damaged or missing lens.
