Handleiding

1. Remove the Flanged Socket Head Screw from the LC100WP Wall

Plate. Keep the Washers and Nuts oriented the same for re-assembly.

2. Find a wood stud in the wall. Determine the best possible viewing

location for the monitor. Use the LC100WP Wall Plate as a template

to mark and drill three 1/8" pilot holes, 2-3/4" deep.

3. Attach the LC100WP Wall Plate to the wall using the provided Lag

Screws.

4. Attach the 100mm VESA® Plate to the Monitor using hardware specified

by the monitor manufacturer. Additional washers and setscrews have

been provided when additional spacers are needed between the monitor

and the 100mm VESA® Plate.

5. Attach the LC100WP Wall Arm with attached monitor to the LC100WP

Wall Plate with the hardware removed in step 1.

6. Check the mount for stability and make sure all the fasteners are

secure.

7. If the screen is not level, loosen the Monitor Attaching Screws, adjust

the monitor and re-tighten the screws.

Wood Lag Screws are provided for wood stud installations. For concrete or

metal sutds, use the WMAAB3, concrete anchor bolt kit, or WMATB3, toggler

bolt kit, and follow the instructions specific to these fasteners.

LC100WP Wall Mount for

Flat Panel Screens up to 35lbs

with 75mm or 100mm Mounting Patterns

5/16-18 x 1-7/8" Flanged SHC Bolt (06-10831200)

5/16-18 Nylock Nuts Black (06-40253127)

5/16" Bellville Washers (06-32585160)

5/16" Flat Washers (06-31010517)

Hardware Kit:

#14 x 2-1/2" HWH Lag Screws (06-10010025)

4mm x 25mm Set Screws (06-10800425)

4mm Hex Nuts (06-40110040)

5mm Flat Washers (06-30150010)

4mm x 12mm Phillips Screws (06-12410412)

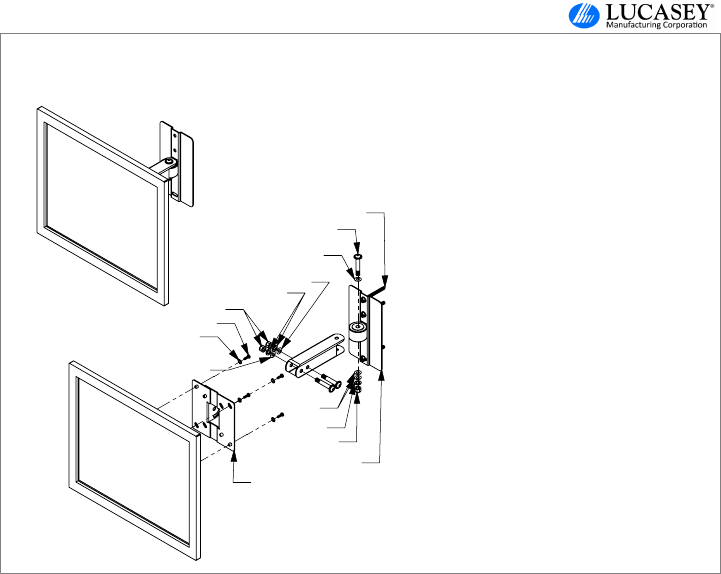

Assembly Hardware

LC100WP 100mm VESA® Plate

LC100WP Wall Plate

Flanged Socket Head Screw

Bellville Washer

(Curved Side Down)

Flat Washer

Nylock Nut

Bellville Washers

(Curved Side Up)

Bellville Washers

(Curved Side Up)

Flat Washers

Nylock Nuts

Bellville Washer

(Curved Side Out)

Lag Screw

Monitor Attaching Screw

Washer

Nylock Nuts

Flat Washers

Bellville Washer

(Curved Side In)

3 ...

7 ...

3 ...

4 ...

8 ...

12 ...

4 ...

T#1793 & 1789

Protected under one or more of these U.S. Patent numbers: 3,291,432 3,559,942 3,724,798 DES.270,689 4,613,109 4,878,645 4,852,842 DES.309,5624,973,023 5,169,114 5,255,884 5,310,152 5,522,576 5,621,614 Re.35,677

DES.398,834 5,826,384 5,941,492 5,964,068 6,060,661 6,102,398 6,158,704 6,454,116B1 6,761,276B2 6,806,425B1

LC100WP INSTALLATION INSTRUCTIONS

LC100WP_Instructions (8/2011)
