Handleiding Magnum S-Control Thermostaat

Handleiding

Informations générales:

Le thermostat S-Control a été tout spécialement conçu pour les systèmes de

chauffage au sol électriques et dispose de 3 fonctions :

1. Permet de controler la température du sol grâce à sa sonde de sol externe.

2. Permet de controler la température de la pièce grâce au thermostat.

3. Permet de controler la température de la pièce grâce au thermostat et une sonde

de sol pour limiter la température du sol (facteur important pour les planchers en

bois).

La sonde de sol est comprise dans la livraison. Mettez toujours hors tension avant

le montage ou le démontage. Le branchement doit être effectué par un installateur

agréé en accord avec les dispositions réglementaires. Etudiez ces instructions avec

soin pour le montage ou pour la mise en service. Conservez ces consignes avec

soin pour toute utilisation ultérieure.

Consignes de montage destinées à l'installateur:

Assurez-vous avant le montage de la mise hors tension. Positionnez le bouton de

température (a) sur 5°C et otez-le délicatement. Retirez le cadre (e) et le capot de

protection (d) en appuyant légèrement sur les fixations (b) situées sur le dessus et

le dessous à l'aide d'un outil pointu. Branchez la sonde de sol et les câbles élec-

triques suivant le schéma de cablage (Fig.1). Positionnez le thermostat et fixez-le

avec 2 vis. Mettez le commutateur (h/i) dans la position suivante :

pour un chauffage au sol avec sonde de sol:

Position FLOOR (h)

- La sonde de sol DOIT être branchée

- ATTENTION : le potentiomètre situé sous le bouton rond (g) permet de paramétrer

la température maximum.

Pour un chauffage au sol avec thermostat d'ambiance:

Position ROOM (i)/ sonde de sol non connectée

- Dans ce cas, il n'est pas possible de paramétrer de température maximum de sol

(le potentiomètre situé sous le bouton rond n'est pas activé)

Pour un chauffage au sol avec thermostat d'ambiance et le paramétrage d'une

température maximum au sol:

Position ROOM (i)/ sonde de sol connecté :

- le potentiomètre situé sous le bouton rond (g) permet de régler la température

maximum du sol.

- le bouton rond de réglage permet de paramétrer la température de la pièce.

- La priorité se fait sur la sonde de sol par rapport au thermostat.

Replacez le cadre et le capot de protection en appuyant doucement.

Mode d'emploi :

Placez tout d'abord le bouton de température sur 5°C. Mettez sous tension après

avoir contrôlé soigneusement les consignes de montage. Dès que vous allumez le

thermostat, en appuyant sur le bouton marche/arrêt (f), la diode LED (c) s'allume

(vert). Vous pouvez alors paramétrer le thermostat.

Paramétrage avec sonde de sol:

Définissez tout d'abord une limite de température. Celle-ci peut être paramétrée

grâce au potentiomètre situé sous le bouton rond (g). Ensuite, vous paramétrez la

température de la pièce avec le bouton rond (a).

Paramétrage avec thermostat d'ambiance:

Vous pouvez paramétrer la température de la pièce avec le bouton rond (a), le

potentiomètre (g) situé sous le bouton rond est alors désactivé.

Paramétrage avec thermostat d'ambiance et limiteur (via sonde de sol) :

Définissez tout d'abord une limite de température de sol et paramétrez-la grâce au

potentiomètre (g) situé sous le bouton rond (a). Ensuite, vous paramétrez la tem-

pérature souhaitée de la pièce avec le bouton rond.

Pannes:

Si la diode verte (c) reste allumée alors que le bouton de la température est sur

40°C par exemple, cela signifie que :

1. le potentiomètre (g) est positionné sur une température trop basse. Tournez le

bouton de la température sur le niveau le plus élevé et contrôlez à nouveau si le

thermostat se met en route.

2. la sonde de sol n'est pas bien connectée ou elle est endommagée. Contrôlez tout

d'abord les branchements du capteur au thermostat, à cet effet consultez la notice

de montage.

Si celui-ci est correctement branché et que le problème persiste, prenez contact

avec le service clientèle.

Dans le cas d'un sol récemment installé, il est nécessaire d'attendre au moins 3

semaines jusqu'à ce que l'humidité due à la construction se soit évaporée.

Données techniques :

Tension d'alimentation : 230 V / 16 A

Puissance max. : 3200W

Echelle de température : 5° à 40°C

Classe : IP20

Coloris : blanc RAL 9010

Garantie : 2 ans

Marquage : CE

Consignes d'installation et notice d'utilisation du thermostat électronique de type S-Control

a

b

c

d

e

g

h

i

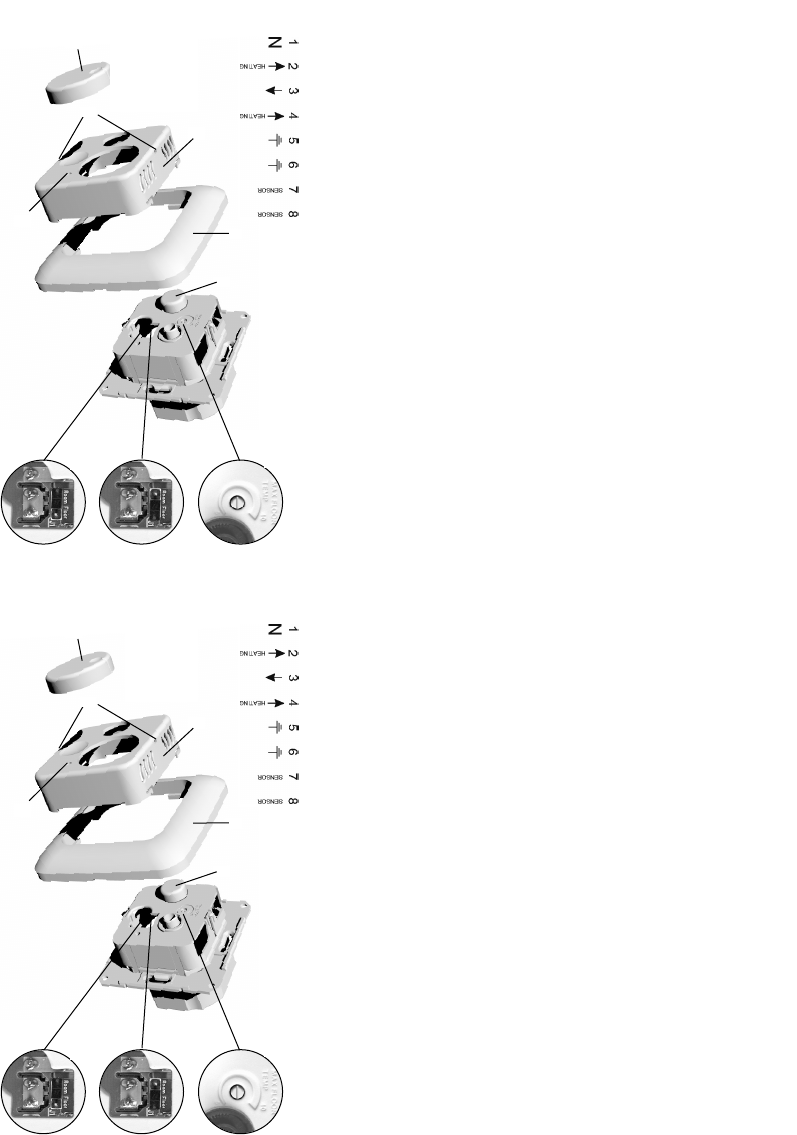

Fig.1

Fig.2

f

a: Bouton de réglage de tempéra-

ture

b: fixations

c: LED

d: Couvercle de protection

e: Vitre de protection

f: Bouton marche/arrêt

g: Potentiomètre

h/i: Commutateur

General information:

The S-Control is specially designed for electrical underfloor heating and it

contains 2 functions as thermostat.

1. With external floor sensor to regulate the floor temperature

2. With internal air sensor to regulate the air temperature.

3. With limitation sensor. Controlling the air temperature with the usage

of a floor sensor to limit a maximum floor temperature. (To use in combi-

nation with wooden floors where a maximum floor temperature needs to

be controlled)

The floor sensor is standard supplied. Always switch power off before

assembling or dismounting. Installation needs to be executed by an offi-

cial only and according to the local legislations.

Please study these instructions thoroughly before assembling or using the

thermostat. Keep the instructions for future reference.

Assembling / directions for installer:

Check if power has been turned off. At first turn the temperature with the

round button (a) to 5ºC and pull it off carefully. Remove the frame (e) and

protection cap (d) by pressing the pins (b) at the upper and lower side

with a blunt object. Connect the floor sensor, power and connection

cables according to the connection scheme (fig. 1). Position the thermo-

stat and secure it with 2 screws. Position the jumper in the following posi-

tion;

For underfloor heating with floor sensor:

FLOOR position (h)

- Floor temperature can be controlled by the temperature button (a)

- floor sensor MUST be connected

- NOTE; the maximum temperature can be adjusted with the potentio-

meter under the round button (g)

For floorheating using the internal air sensor:

ROOM position (i)

- Room temperature can be controlled by the main temperature button (a)

- Floor sensor is not connected

- There is no maximum floor temperature setting possible. (potentiometer

can not be activated)

For underfloor heating with Air sensor and to install a maximum

floor temperature position:

ROOM position (i) / floor sensor is connected

- Room temperature can be controlled by the main temperature button (a)

- the maximum floor temperature can be adjusted with the potentiometer

under the round button (g).

Replace the frame and protection cap by pressing it gently until it fits in

the right position.

Users manual:

Turn the temperature to 5ºC with the round button. When you have care-

fully checked the installation directions, turn on the power. When you

have turned on the thermostat with the on/of button (f), the LED (c) will

light up green. The thermostat can be installed now.

Settings with floor sensor:

First determine if you would like to install a limited temperature. This can

be installed with the potentiometer under the round button (g). After that

you can install the preferred floor temperature with the round button (a).

Settings with sensor and limitation sensor:

First determine the limit temperature and adjust it with the potentiometer

(g) under the round button (a). Afterwards the preferred floor temperature

can be adjusted.

Errors:

When there is a continues green light (c) regardless whether the

temperatureknob is set on (i.e.) 40°C, it means;

1. the potentiometer (g) is set at a too low temperature. Please turn the

meter to its maximum temperature and check the heating again.

2. the floor sensor is not installed properly or even broken. First check if

the sensor is installed properly, follow the instructions in the manual.

If the sensor is installed properly and the problem remains please contact

the helpdesk.

In case of a new floor wait at least 3 weeks before turning on the heating

until construction moisture has evaporated

Technical data:

Powersupply : 230 V / 16 Amp.

Maximum capacity : 3200 Watt

Temperature range : 5 - 40 ºC

Class : IP20

Colour : Polar/white

Warrant : 2 years

Approval : CE

Manufacturer:

C&F Technieken B.V. Tholen - The Netherlands

UK Helpdesk: 01887-822999

Installation and instructions manual for on/off thermostat Type S-Control

a

b

c

d

e

g

h

i

Pic.1

Pic.2

f

a temperature button

b unbolt pins

c LED

d protection cap

e frame

f on/off button

g potentiometer

h/i “Jumper”
