Handleiding Mr Handsfree BC6000m Carkit

Handleiding voor je Mr Handsfree BC6000m Carkit nodig? Hieronder kun je de handleiding gratis bekijken en downloaden als PDF in het Nederlands en/of Engels. Dit product heeft 0 veelgestelde vragen, 0 comments en heeft 0 stemmen. Is dit niet de handleiding die je zoekt, neem dan contact met ons op.

Is je product kapot en biedt de handleiding geen oplossing meer? Dan kun je voor reparatie gratis terecht bij Repair Café.

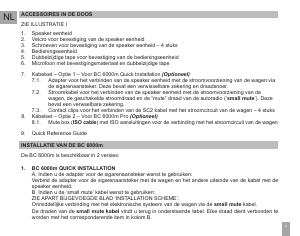

Handleiding

ACCESSOIRES IN DE DOOS

ZIE ILLUSTRATIE I

1. Speaker eenheid

2. Velcro voor bevestiging van de speaker eenheid

3. Schroeven voor bevestiging van de speaker eenheid – 4 stuks

4. Bedieningseenheid

5. Dubbelzijdige tape voor bevestiging van de bedieningseenheid

6. Microfoon met bevestigingsmateriaal en dubbelzijdige tape

7. Kabelset – Optie 1 – Voor BC 6000m Quick Installation

(Optioneel)

7.1. Adapter voor het verbinden van de speaker eenheid met de stroomvoorziening van de wagen via

de sigarenaansteker. Deze bevat een verwisselbare zekering en draadsnoer.

7.2. Stroomkabel voor het verbinden van de speaker eenheid met de stroomvoorziening van de

wagen, de geschakelde stroomdraad en de “mute” draad van de autoradio (‘

small mute’). Deze

bevat een verwselbare zekering.

7.3. Contact clips voor het verbinden van de SC2 kabel met het stroomcircuit van de wagen – 4 stuks

8. Kabelset – Optie 2 – Voor BC 6000m Pro

(Optioneel)

8.1. Mute box (

ISO cable) met ISO aansluitingen voor de verbinding met het stroomcircuit van de wagen

9. Quick Reference Guide

INSTALLATIE VAN DE BC 6000m

De BC 6000m is beschikbaar in 2 versies:

1. BC 6000m QUICK INSTALLATION

A. Indien u de adapter voor de sigarenaansteker wenst te gebruiken:

Verbind de adapter voor de sigarenaansteker met de wagen en het andere uiteinde van de kabel met de

speaker eenheid.

B. Indien u de ‘small mute’ kabel wenst te gebruiken:

ZIE APART BIJGEVOEGDE BLAD ‘INSTALLATION SCHEME’.

Onmiddellijke verbinding met het elektronische systeem van de wagen via de small mute kabel.

De draden van de small mute kabel vindt u terug in onderstaande tabel. Elke draad dient verbonden te

worden met het corresponderende item in kolom B.

Download de handleiding in het Nederlands en/of Engels (PDF, 2.13 MB)

(Denk aan het milieu en print deze handleiding alleen als dat echt noodzakelijk is)

Meer over deze handleiding

We begrijpen dat het prettig is om een papieren handleiding te hebben voor je Mr Handsfree BC6000m Carkit. Je kunt de handleiding bij ons altijd downloaden en daarna zelf printen. Indien je graag een originele handleiding wilt hebben, raden we je aan contact op te nemen met Mr Handsfree. Zij kunnen wellicht nog voorzien in een originele handleiding. Zoek je de handleiding van Mr Handsfree BC6000m Carkit in een andere taal? Kies op de homepage je taal naar keuze en zoek daarna op het modelnummer om te zien of we deze beschikbaar hebben.

Specificaties

Merk	Mr Handsfree
Model	BC6000m
Categorie	Carkits
Bestandstype	PDF
Bestandsgrootte	2.13 MB
