Gefeliciteerd!
Gefeliciteerd met uw nieuwe Pertura 1000 verdekte
scharnieren! U heeft scharnieren van de beste kwaliteit
gekocht en na correcte installatie zal het resultaat
fantastisch zijn!
Controle
Controleer eerst of alle zaken van uw bestelling in orde
zijn voordat u de verpakkingen openmaakt en met de
verwerking begint. Is het de juiste deur, zijn de afmeting
en de draairichting in orde, zijn alle toebehoren geleverd,
enzovoorts.
Specificaties
Toepassing: voor houten stompe deuren en kozijnen
Draairichting: universeel, scharnieren zijn omkeerbaar
Deelbaar: scharnierdelen zijn los te koppelen
Deurgewicht: maximaal 40 kg (bij 3 scharnieren)
Deurdikte: van 38 tot maximaal 40 mm
Freesmal
Voor de installatie van de scharnieren is het gebruik van
de Pertura freesmal noodzakelijk. Deze freesmal heeft
aparte freessjablonen voor het deur– en kozijndeel. Het
gebruik van deze freesmal wijkt niet af van een normale
scharnier freesmal. Specificaties van de kopieerring en
de beitel zijn als volgt:
Kopieerring: Ø 24 mm
Beitel: Ø 18 mm
Beitellengte: minimaal 90 mm

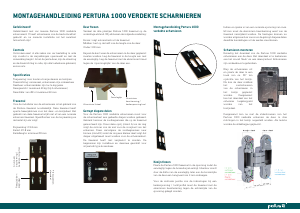

MONTAGEHANDLEIDING PERTURA 1000 VERDEKTE SCHARNIEREN
Deur frezen
Verdeel de drie plankjes Pertura 1000 freesmal op de
onderlinge afstand. Wij adviseren de volgende verdeling:
Boven: volgt automatisch uit de freesmal
Midden: hart op de helft van de lengte van de deur
Onder: 200 mm
Bepaal de kant waar de scharnieren in de deur geplaatst
moeten worden. Leg de freesmal in de hoogte aan met
de aanslaglip. Leg de freesmal met de aluminium liniaal
tegen de ‘sponningzijde’ van de deur aan.
Getrapt diepere delen
Voor de Pertura 1000 verdekte scharnieren moet voor
de scharnierkast een gedeelte dieper worden gefreesd.
Gebruik hiervoor de zoolbegrenzers die op de freesmal
gemonteerd zijn. Draai deze opzij (stand A) en de ring
volgt de contour van de mal voor de voorplaat van het
scharnier. Draai vervolgens de zoolbegrenzers naar
binnen (stand B) zodat de ring een kleiner deel volgt dat
dieper uitgefreesd moet worden voor de scharnierkast.
De freesmal hoeft niet verplaatst te worden. De
begrenzers zijn instelbaar en daarmee geschikt voor
vrijwel elk type bovenfrees.
Montagehandleiding Pertura 1000
verdekte scharnieren
Kozijn frezen
Plaats de Pertura 1000 freesmal in de sponning zodat de
aanslaglip tegen de bovendorpel aanligt. Hierdoor wordt
door de dikte van de aanslaglip later aan de bovenzijde
van de deur een hangnaad van 2 mm verkregen.
Voor de verticale positie van de inkrozingen bij een
kadersponning / tochtprofiel moet de freesmal met de
aluminium bescherming tegen de achterzijde van de
sponning gelegd worden.
Indien er sprake is van een normale sponning van max.
50 mm moet de aluminium bescherming eerst van de
freesmal verwijderd worden. De frezingen kunnen nu
worden uitgevoerd en voer voor de getrapt diepere delen
dezelfde handelingen uit als eerder omschreven.
Scharnieren monteren
Bevestig het deurdeel van de Pertura 1000 verdekte
scharnieren aan de deur. Het deurdeel is te herkennen
aan het woord ‘Sash’ en een deursymbool. Scharnieren
zijn omkeerbaar te gebruiken.
Klap de scharnieren uit
en plaats de deur in een
hoek van ca. 90º ten
opzichte van het kozijn.
Nu kan de deur middels
het vastschroeven
van de scharnieren in
het kozijn geplaatst
worden. Desgewenst
kan het deurdeel van het
scharnier losgekoppeld
worden van het
kozijndeel.
Desgewenst kan nu met de stelschroeven van het
Pertura 1000 verdekte scharnier de deur in drie
richtingen in het kozijn nagesteld worden. Als laatste
worden de afdekkapjes geplaatst.
Aluminium
bescherming /
kadersponning tool
Freessjabloon
deurdeel
Freessjabloon
kozijndeel
Aluminium liniaal
Aanslaglip
Aluminium
bescherming /
kadersponning tool
