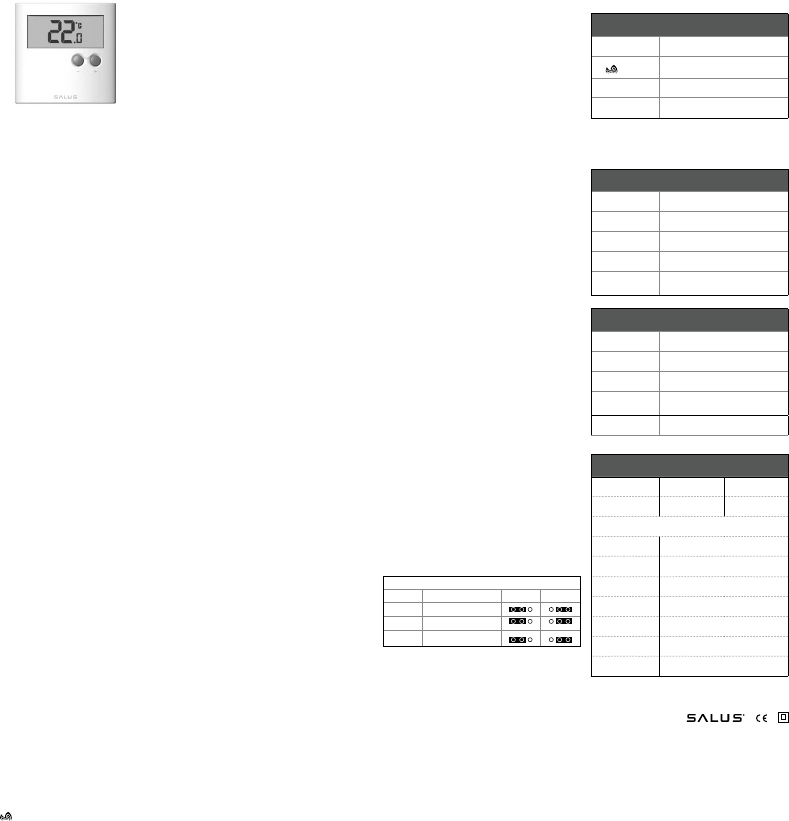

Handleiding

SALUS ERT 30

Elektronischer Raumthermostat für Flächen-,

Radiatoren- und Konvektorenheizungen

Bedienungs- und Montageanleitung

Allgemeines

Herzlichen Glückwunsch zum Kauf eines Raum-

thermostates der Marke SALUS. Mit dem Modell

ERT 30 haben Sie sich für einen elektronischen,

digitalen Raumtemperaturregler entschieden,

der gegenüber herkömmlichen, mechanischen

Produkten entscheidende Vorteile bietet: Der Regler

ist über zwei Drucktasten sehr einfach zu bedienen

und bietet Ihnen dank hochwertiger Geräteelektro-

nik einen einzigartigen Regelkomfort für Heizungs-

anwendungen aller Art. Das Standarddisplay zeigt

Ihnen die aktuelle Raumtemperatur an.

Bedienung

Der elektronische Raumthermostat ERT 30 dient

zur Regelung der Temperatur in trockenen und

geschlossenen Räumen mit üblicher Umgebung

und einer max. relativen Raumluftfeuchte von 95%

(nicht kondensierend).

Die gewünschte Temperatur kann mit Drucktasten

sehr schnell und einfach eingestellt werden. Die

elektronische Regelung sorgt für eine weitest-

gehend schwankungsfreie Beibehaltung der einge-

stellten Raumtemperatur sowie ggf. automatisch

für die Aktivierung der Temperaturabsenkung.

Jedes mal wenn Sie eine beliebige Taste betätigen,

schaltet sich automatisch die Beleuchtung des

Displays an. Wenn für mehr als 5 Sekunden keine

Eingabe erfolgt, schaltet sich die Beleuchtung

ebenfalls automatisch wieder aus.

Wenn Sie die Taste

+ oder – drücken, gelangen

Sie in die Anzeige der eingestellten Wunsch-

temperatur. Diese Temperatur können Sie jetzt

durch nochmaliges drücken der + oder – Taste

Ihren Wünschen entsprechend in 0,5K Schritten

verändern. Einstellungen unter 10°C oder über 35°C

sind nicht möglich.

Wenn länger als 5 Sekunden keine Taste gedrückt

wird, übernimmt der Thermostat die geänderte

Wunschtemperatur automatisch und wechselt

wieder in die Standardanzeige.

Durch gleichzeitiges drücken der

+ und – Tasten

für mind. 3 Sekunden aktivieren bzw deaktivieren

Sie den Frostschutzmodus. Ist der Frostschutz-

modus aktiviert, wird das durch das blinkende

Symbol

7

im Display angezeigt. In diesem Modus

sind keine Veränderungen der Wunschtemperatur

möglich.

Durch drücken der Reset Taste wird der ERT 30 in

die Werkseinstellungen zurückgesetzt.

Sollte ein Timer angeschlossen sein und die

Temperaturabsenkung aktiv sein, wird dies durch

das Symbol

e

im Display angezeigt.

Wenn der Thermostat Wärme anfordert weil die

Ist-Temperatur unterhalb der eingestellten

Wunschtemperatur liegt, können Sie das durch die

Anzeige

im Display erkennen.

Reinigung

Reinigen Sie das Gerät ausschließlich mit einem

trockenen, weichen Tuch. Bitte verwenden Sie keine

lösemittelhaltigen oder scharfen Reiniger!

Die folgenden Eigenschaften des ERT 30 garan-

tieren Ihnen einen präzisen, komfortablen und

energiesparenden Betrieb Ihres Raumheizsystems.

Technische Eigenschaften

Frostschutz

Da Einstellungen unter 10°C nicht möglich sind, ist

dadurch automatisch Frostschutz gewährleistet.

Durch Aktivierung des Modus für einen speziellen

Frostschutz (siehe oben) können Sie den Ther-

mostaten als reinen Frostschutz Thermostaten ver-

wenden. In diesem Modus werden 5°C als Festwert

eingestellt.

Puls-Weiten-Modulation (PWM)

Bei Flächenheizungen besteht grundsätzlich das

Problem des Überschwingens, d.h. die Räume

werden weiter aufgeheizt, auch wenn das Ventil

bei Erreichen der gewünschten Temperatur

geschlossen wird. Der ERT 30 löst dieses Problem

elektronisch und besonders effektiv über die sog.

Puls-Weiten-Modulation. Durch einen stetigen

Vergleich von Soll- und Ist-Temperatur wird die

Länge der Öffnungszeiten der Stellantriebe so

angepasst, dass ein Über- oder Unterschreiten

der eingestellten Raumtemperatur weitestgehend

verhindert wird. Dadurch wird eine exakte und

angenehme Regelung der eingestellten Wunsch-

temperatur erreicht.

Hinweis: Beim Einsatz des ERT 30 für Radiatoren-

oder Konvektorenheizungen kann die Puls-Weiten-

Modulation bei Bedarf abgeschaltet werden (siehe

Abschnitt Grundeinstellungen).

Umschaltung Heizen–Kühlen

Der elektronische Raumthermostat ERT 30 bietet

Ihnen die Möglichkeit zwischen Heiz- und Kühlbe-

trieb zu wählen. Werksseitig ist der Thermostat auf

Heizbetrieb eingestellt. Sollten Sie auf Kühlbetrieb

umschalten wollen, stellen Sie bitte den entspre-

chenden Schalter um, den Sie unter dem Gehäuse-

deckel finden (mit „heat“ und „cool“ bezeichnet). Im

Falle einer Umstellung auf den Kühlbetrieb ist die

Puls-Weiten-Modulation automatisch abgeschaltet.

Die Einstellung auf Kühlbetrieb wird im Display mit

dem Symbol

7

erkennbar gemacht.

Ventilschutzfunktion

Um sicherzustellen, dass die Ventile auch bei

längerem Nicht-Gebrauch – z.B. im Sommer –

beweglich und einsatzbereit bleiben, verfügt der

ERT 30 über eine Ventilschutz-Funktion. Hier

werden die anzusteuernden Ventile über die Stell-

antriebe einmal wöchentlich kurzzeitig geöffnet,

auch wenn keine Heizenergie angefordert wird.

Hinweis: Die Ventilschutzfunktion ist auf Wunsch

abschaltbar (siehe Abschnitt Grundeinstellungen).

Temperaturabsenkung

Einen sparsamen Umgang mit der eingesetzten

Heizenergie erreichen Sie insbesondere durch eine

zeitgesteuerte, bedarfsgerechte Heizungsregelung.

Durch eine integrierte Temperaturabsenkungsfunk-

tion ermöglicht Ihnen der ERT 30 eine automatische

Reduzierung der eingestellten Heiztemperatur um

4K, ohne dass die am Thermostaten eingestellte

Wohlfühltemperatur geändert werden muß. Diese

‚Nachtabsenkung‘ kann über ein externes Signal,

z.B. über die Zeitsteuerung einer Klemmleiste oder

über eine handelsübliche externe Zeitschaltuhr

aktiviert werden.

Installation

Der Raumthermostat ERT 30 wurde als elek-

tronischer, digitaler Temperaturregler für die

elektrische Nachregelung von Warmwasser-

Heizungssystemen konzipiert und dient der

Ansteuerung von elektro-thermischen Stellantrie-

ben oder anderen elektrischen Geräten.

Dabei ist unbedingt der in den technischen Daten

angegebene max. Schaltstrom zu beachten! Wir

haften nicht für jede Form einer missbräuchlichen

Verwendung.

Die Installation darf nur durch autorisierte Fach-

kräfte gemäß dem Anschlussplan erfolgen.

Darüber hinaus muss die Installation den

aktuellen VDE Bestimmungen sowie den

Vorschriften Ihres Energieversorgungsunter-

nehmens entsprechen. Die Installation ist

immer spannungsfrei durchzuführen, die

Sicherheitsvorschriften sind zu beachten.

Positionieren Sie den Thermostat so, dass er

nicht von Gardinen, Möbelstücken oder anderen

Gegenständen verdeckt wird. Der Regler darf auch

nicht in unmittelbarer Nähe von Wärmequellen

installiert werden (z.B. Lampen, Kamin, direkte

Sonneneinstrahlung etc.) und sollte nicht von Zug-

luft beeinträchtigt werden. Nur so kann er die

Raumtemperatur genau erfassen und entsprechend

exakt regeln.

Wichtig: Vor dem Öffnen ist der Thermostat von

der Spannung zu trennen.

Wandmontage

Vor der Montage ist der Gehäusedeckel von der

Grundplatte zu trennen. Dazu gehen Sie bitte wie

folgt vor:

Lösen Sie die auf der Unterseite befindliche 1.

Schraube.

Öffnen Sie das Gehäuse in dem Sie den 2.

Gehäusedeckel auf der Unterseite abziehen

und dann abheben.

Montieren Sie nun die Grundplatte mit den 3.

mitgelieferten Schrauben fest an der Wand

bzw. auf der Unterputzdose.

Werkseinstellung

- Anzeige der Ist-Temperatur in °C

- normal Betrieb (nicht abgesenkt)

- Wunschtemperatur 20°C

Grundeinstellungen

Mit den auf der Platine befindlichen Brücken (Jum-

per) können verschiedene Funktionen des ERT 30

ein- bzw. ausgeschaltet werden:

ERT 30 Schaltbrücken

Schalter

Funktion EIN AUS

VP

Ventilschutzfunktion

PWM

Puls-Weiten-Modulation



Temperaturabsenkung

Alle Funktionen sind werkseitig eingeschaltet.

Sie können die Einstellungen entsprechend Ihren

Erfordernissen verändern, indem Sie die Kontakt-

klemmen auf den Schaltern (Jumpern) umsetzen.

Wichtig:

Bitte entfernen Sie die Klemmen nicht!

Die Anforderungen der Schutzklasse II werden nach

erfolgter, fachgerechter Montage eingehalten.

Symbolerklärung

Symbol ERT 30 Bedeutung

e

Abgesenkter Betrieb aktiv

Wärme wird angefordert

7

blinkend

Frostschutzmodus aktiv

7

Kühlbetrieb aktiv

Anschlussplan

Verdrahten Sie das Thermostat ausschließlich gem.

dem folgenden Anschlussplan:

ERT 30 230 V Version

Klemme



Zuleitung für Temperaturabsenkung

N

Null-Leiter

L

230 VAC Stromversorgung

Í

Schaltausgang

(Stellantrieb, Klemmleiste)

ERT 30 24 V Version

Klemme

N

Null-Leiter



Zuleitung für Temperaturabsenkung

Í

Schaltausgang

(Stellantrieb, Klemmleiste)

L

24 VAC Stromversorgung

Technische Daten 230 V 24 V

Artikel-Nr.: 112.300 112.301

Betriebsspannung: 230VAC / 50Hz 24VAC / 50 Hz

elektronischer Schaltausgang

Schaltstrom max.: 10 (2) A

Anzahl Stellantriebe

max.: 5 Stück á 3W

Hysteresis 0,5K

Schutzklasse: IP 30

Maße B/H/T: 80 mm / 80 mm / 30,5 mm

Temperaturbereich: 5°C - 30°C

Lagertemperatur: -25°C - 65°C
