CE1B2255nl 30.10.2000 Siemens Building Technologies / Landis & Staefa Division
Bedieningshandleiding
Landis & Staefa REV22RF
Regelaar/zender
REV-R.01/1 Ontvanger
REV22RF – de ruimtetemperatuurregelaar waarmee u op eenvoudige wijze uw ruimte op het gewenste tijdstip de ideale
temperatuur kunt geven. U heeft daarvoor meerdere individueel selecteerbare en instelbare schakelpatronen voor
verwarming ter beschikking. U kunt daarbij vertrouwen op de fabrieksinstellingen, maar ook naar uw individuele
behoefte instellen.
De radio-overdrachtfrequentie van 868 MHz is zodanig gekozen, dat de mogelijkheid van storing naar andere
ontvangers van radiosignalen uiterst klein is. De signaalcapaciteit valt binnen de wettelijke vooschriften.
De apparaten zijn in de landen binnen de EU en in Zwitserland toegelaten.
De regelaar/zender REV22RF wordt met batterijen gevoed (zonder kabels) en kan tegen de wand worden gemonteerd
of vrij in de ruimte worden geplaatst (meegeleverde plaatsingsvoorziening). Bij plaatsing van de regelaar/zender in een
hoofdverblijfsruimte dient met de volgende punten rekening te worden gehouden:
• Afstand t.o.v. de ontvanger niet meer dan 20 m of 2 etages.
• De opnemer in het apparaat moet de ruimtetemperatuur zo onvervalst mogelijk kunnen meten, zonder
beïnvloeding door straling van de zon of andere warmte- resp. koudebronnen.
• Plaatsingshoogte ca. 1,5 m boven de vloer.
Om een zo ongestoord mogelijk zenden en ontvangen te kunnen garanderen, moet bij het plaatsen van de
regelaar/zender en de ontvanger rekening worden gehouden met de volgende punten:
• Niet op metalen oppervlakten, niet in metalen kasten enz.
• Niet in de buurt van elektrische leidingen en apparaten zoals PC’s, televisies, magnetrons enz.
• Niet in de ontvangstschaduw van grotere ijzeren onderdelen of bouwelementen met fijnmazige metaalroosters
(speciaal glas / speciaal beton).

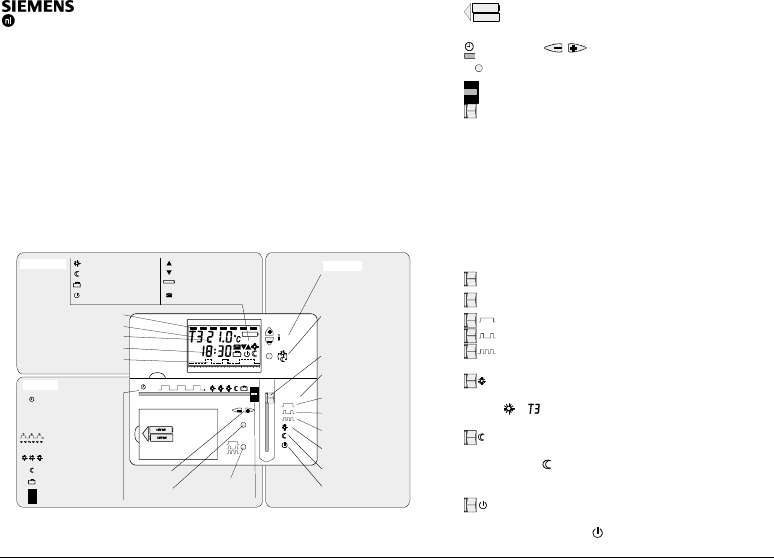

Auto
Run
°C
T3
Day/
Day
T1
T2 T3
T1 T2
T3
P.1 P. 2 P.3 P. 4 P.5 P. 6
1234567
06121824
instelbare keuzetoets
veranderen van
de instelwaarde
Bedienen
Weekbedrijf,
met max. 3 verwarmings-
perioden per dag
Continu normale
temperatuur T3
Continu geredu-
ceerde temperatuur
Uitschakelbedrijf
(stand-by)
met vorstbeveiliging
Schakelaar voor keuze
van bedrijfswijzen
Wisseling
tussen normale en gere-
duceerde temperatuur tot
volgend schakeltijdstip
Warmer/kouder
instelling tot het volgende
schakeltijdstip (0.2 °C-
stappen, max. ± 4 ºC)
schakelpatroon verwarming
met tijdstand
Weergeven
Dagbedrijf
met 1 verwarmingsperiode
Dagbedrijf
met 2 verwarmingsperioden
Dagbedrijf
met 3 verwarmingsperioden
toets voor schakel-
patroon verwarming
blok / dag-toets
Instellen
normale temperaturen
T1...T3
T1 T2
T3
gereduceerde temp.
vakantiedagen
Dag (1 = maandag / 7 = zondag)
actuele normale temperatuur
gemeten ruimtetemperatuur
tijd
functie bij dit type niet
beschikbaar
stand-by)
normale temperatuur verwarming aan
gereduceerde temp.
koelbedrijf
vakantiebedrijf
batterij verwangen
Aut o 1. . .7
1
6
1
-
-
...
5
7
7
1
6
1
-
-
...
5
7
7
tijd / dag
Day/
toewijzing van blok /
dag / schakelpatroon
1
6
1
-
-
...
5
7
7
schakeltijden
P.1...P.6
bedrijfsstand
Auto
Run
2255z03nl
Inbedrijfstelling van de regelaar/zender REV22RF met snelle start
In de regelaar zijn af fabriek schakelpatronen voor het verwarmen, schakeltijden en temperatuurwaarden ingevoerd.
Ga voor de eerste inbedrijfstelling als volgt te werk:
1.5V 'AA'
1.5V 'AA'
Verwijder de zwarte isolatiestroken van de 2 meegeleverde
batterijen. Controleer of de batterijhouders op hun plaats zitten. Het
apparaat schakelt in.
Day /
Schuif de instelkeuzeschakelaar in de betreffende stand. Met de
pijltoetsen
de actuele tijd instellen.
Day
1
6
1
-
-
...
5
7
7
Met de toets de actuele dag instellen
(1 = maandag…7 = zondag).
Auto
Run
De instelkeuzeschakelaar weer helemaal in de rechterstand
schuiven, want alleen zo kan men het deksel sluiten.
De bedrijfs-keuzeschakelaar instellen op de gewenste bedrijfswijze
(b.v.
Aut o 1...7
).
De handleiding voor de bediening weer opvouwen en in het klapdeksel van de
zender schuiven; dit daarna weer sluiten.
Inbedrijfstelling van de ontvanger (de volgende stappen worden in
normale gevallen tijdens de installatie uitgevoerd)
Na het inschakelen van de netspanning moet de reset-toets gedurende ca. 4 sec.
worden ingedrukt (LED knippert kort). Dan de set-toets gedurende ca. 3 sec.
indrukken tot de LED groen brandt. De leerperiode van de ontvanger bedraagt
max. 25 minuten. Als gedurende deze tijd geen signaal van de zender wordt
ontvangen, moet deze stap nogmaals worden uitgevoerd. Na de inbedrijfstelling
werkt het apparaat zonder bediening. De LED reageert als volgt:
- LED knippert kort = ontvangst van een signaal van de zender
- LED brandt continu = relais aangetrokken (te sturen apparaat AAN)
- LED brandt niet = relais afgevallen (te sturen apparaat UIT)
Wilt u automatisch bedrijf?
Zet daarvoor de keuzeschakelaar voor de bedrijfswijzen op een van
de volgende standen:
Auto 1...7
U gebruikt de weekinstelling met max. 3 verwarmingsperioden per
dag.
U gebruikt de daginstelling met 1 verwarmingsperiode.
U gebruikt de daginstelling met 2 verwarmingsperioden.
U gebruikt de daginstelling met 3 verwarmingsperioden.
Wilt u continu normale temperatuur?
T3
Zet de keuzeschakelaar voor de bedrijfswijzen op de stand normale
temperatuur. Daarmee wordt voortdurend op de normale
temperatuur T3 geregeld. Op de display verschijnen de weergaven
en .
Wilt u continu gereduceerde temperatuur?
Zet de keuzeschakelaar voor de bedrijfswijzen op de stand
gereduceerde temperatuur. Daarmee wordt voortdurend op de
gereduceerde temperatuur geregeld. Op de display verschijnt de
weergave
.
Wilt u continu uitschakelbedrijf
(stand-by) met vorstbeveiliging?
Zet de keuzeschakelaar voor de bedrijfswijzen op de stand stand-
by. Daardoor wordt pas weer verwarmd, als de temperatuur onder
de ingevoerde vorstbeveiligingsgrens valt (b.v. 5 °C). Op de display
verschijnt de weergave
.
