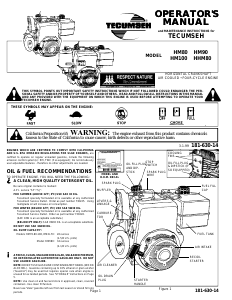

Page 1

Figure 1

MODEL

3-1-99 181-630-14

181-630-14

ENGINES WHICH ARE CERTIFIED TO COMPLY WITH CALIFORNIA

AND U.S. EPA EMISSION REGULATIONS FOR ULGE ENGINES, are

certified to operate on regular unleaded gasoline, include the following

emission control system(s): EM, TWC (if so equipped); Do not include any

user adjustable features - therefore no other adjustments are needed.

OIL & FUEL RECOMMENDATIONS

TO OPERATE ENGINE, YOU WILL NEED THE FOLLOWING:

ÀÀ A CLEAN, HIGH QUALITY DETERGENT OIL.

Be sure original container is marked:

A.P.I. service "SF"-"SJ".

FOR SUMMER (ABOVE 32

F; 0

C) USE SAE 30 OIL.

Tecumseh specially formulated oil is available at any Authorized

Tecumseh Service Outlet. Order as part number 730225. Using

multigrade oil will increase oil consumption.

FOR WINTER (BELOW 32

F; 0

C) USE SAE 5W30 OIL.

Tecumseh specially formulated oil is available at any Authorized

Tecumseh Service Outlet. Order as part number 730226.

(SAE 10W is an acceptable substitute.)

(BELOW 0

F ONLY): SAE 0W30 OIL is an acceptable substitute.

DO NOT USE SAE 10W40 OIL.

OIL SUMP CAPACITY:

Models HM70-80-100, HMXL70: 26 ounces

(1-5/8 U.S. pints)

Model HHM80: 34 ounces

(2-1/8 U.S. pints)

ÁÁ A FRESH, CLEAN, UNLEADED REGULAR, UNLEADED PREMIUM,

OR REFORMULATED AUTOMOTIVE GASOLINE ONLY. DO NOT

USE LEADED GASOLINE.

NOTE: DO NOT USE GASOLINE CONTAINING METHANOL (WOOD

ALCOHOL). Gasoline containing up to 10% ethanol or grain alcohol

(“Gasohol”) may be used but requires special care when engine is

unused for ex tended periods. See “STORAGE” instructions on Page

NOTE: Use clean oil and fuel and store in approved, clean, covered

containers. Use clean fill funnels.

Never use “stale” gasoline left over from last season or stored for long

periods.

THESE SYMBOLS MAY APPEAR ON THE ENGINE:

HM80 HM90

HM100 HHM80

California Proposition 65 WARNING: The engine exhaust from this product contains chemicals

known to the State of California to cause cancer, birth defects or other reproductive harm.

THIS SYMBOL POINTS OUT IMPORTANT SAFETY INSTRUCTIONS WHICH IF NOT FOLLOWED COULD ENDANGER THE PER-

SONAL SAFETY AND/OR PROPERTY OF YOURSELF AND OTHERS. READ AND FOLLOW ALL INSTRUCTIONS IN THIS MANUAL

AND ANY PROVIDED WITH THE EQUIPMENT ON WHICH THIS ENGINE IS USED BEFORE ATTEMPTING TO OPERATE YOUR

TECUMSEH ENGINE.

HORIZONTAL CRANKSHAFT

AIR COOLED • FOUR-CYCLE ENGINE

SPARK PLUG

WIRE

FUEL FILL

CAP

FUEL TANK

AIR INTAKE

RECOIL

STARTER

HANDLE

OIL DRAIN

PLUG

AIR CLEANER

CARBURE-

TOR

LEVERS &

LINKAGE

MUFFLER

STOP

SWITCH

OIL FILL PLUG

AND DIP-

STICK

SPARK PLUG

COOLING

FINS

OIL FILL PLUG

& DIPSTICK (IF

SO EQUIPPED)

MODEL AND

D.O.M. DECAL

OPERATOR'SOPERATOR'S

MANUALMANUAL

and MAINTENANCE INSTRUCTIONS for

TECUMSEH
