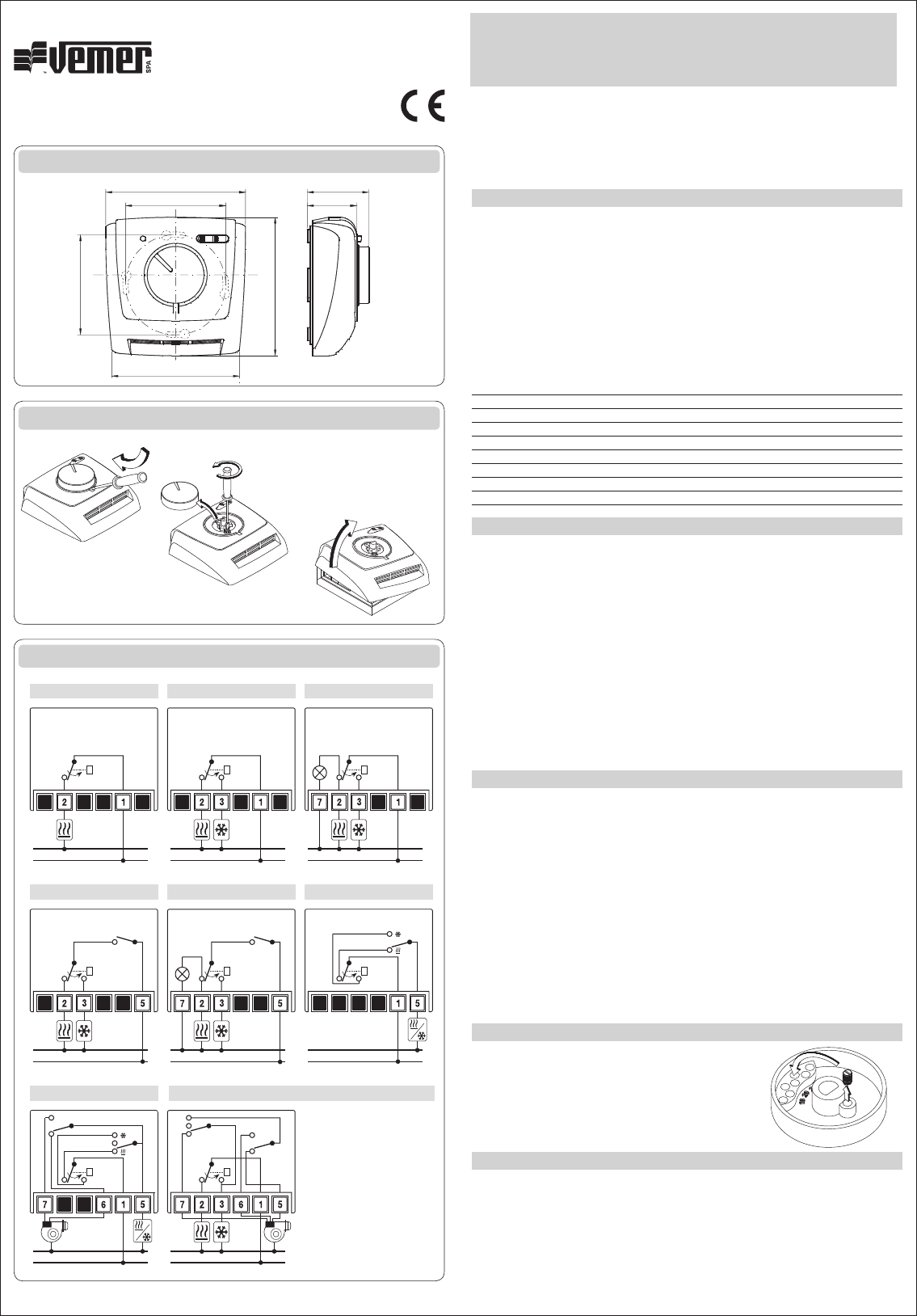

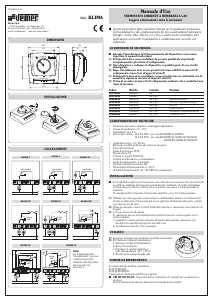

Handleiding Vemer Klima 2V Thermostaat

Handleiding

Manuale d’Uso

TERMOSTATO AMBIENTE A MEMBRANA A GAS

Leggere attentamente tutte le istruzioni

■ Questo termostato è particolarmente indicato per la regolazione automatica

del riscaldamento e del condizionamento dei più svariati ambienti (abitazioni,

alberghi, scuole, uffici, officine, ecc.). Esso è adatto anche a molteplici altre

applicazioni concernenti riscaldamento e condizionamento sia civile che

industriale.

AVVERTENZE DI SICUREZZA

■ Durante l’installazione ed il funzionamento del dispositivo è necessario

rispettare le seguenti indicazioni:

1) Il dispositivo deve essere installato da persona qualificata rispettando

scrupolosamente gli schemi di collegamento

2) Non alimentare o collegare lo dispositivo se qualche parte di esso risulta

danneggiata

3) Dopo l’installazione deve essere garantita la inacessibilità ai morsetti di

collegamento senza l’uso di appositi utensili

4) Il dispositivo deve essere installato e messo in funzione in conformità con la

normativa vigente in materia di impianti elettrici

5) Prima di accedere ai morsetti di collegamento verificare che i conduttori non

siano in tensione

Codice Modello Contatto Funzioni

VE018800 KLIMA 2 NA -

VE019600 KLIMA 3 NA + NC -

VE020400 KLIMA 3L NA + NC Spia di accensione

VE021200 KLIMA SI NA + NC ON/OFF + spia di accensione

VE022000 KLIMA IN NA + NC ON/OFF

VE023800 KLIMA SW NA + NC Estate/Inverno

VE024600 KLIMA 2V NA + NC 2 velocità + Estate/Inverno/OFF

VE268900 KLIMA 3V NA + NC 3 velocità + OFF

CARATTERISTICHE TECNICHE

• Termostato meccanico unipolare a montaggio indipendente

• Campo di regolazione: +5 / +30°C

• Differenziale: Δt ≤ 1°C

• Portata dei contatti: 16(2,5)A 250V~ per i modelli KLIMA 2 e KLIMA 3

10(1,5)A 250V~ per i modelli KLIMA 3L, KLIMA SI, KLIMA IN,

KLIMA SW, KLIMA 2V, KLIMA 3V

• Gradiente termico: 1°C /15 min.

• Elemento sensibile: polmone ad espansione di vapore

• Dispositivo di classe I

• Grado di protezione: IP 20

• Tipo di azione: 1B

• Contatti in argento 1000/1000

• Contatti di interruzione o commutazione

• Grado di inquinamento: 2 (normale)

• Tensione impulsiva nominale: 4kV

• Temperatura di funzionamento: 0 ÷ 40°C

• Umidità di funzionamento: 20 ÷ 90 %RH non condensante

INSTALLAZIONE

■ È consigliabile scegliere per il termostato una collocazione in una zona che rispecchi il più

possibile le condizioni di temperatura media di tutto l’ambiente. Va evitata l’immediata

vicinanza di porte, finestre, fonti di calore, posizioni con eccesso o totale mancanza di

aerazione.

Si consiglia inoltre di montare il termostato ambiente a circa 1,5 m dal pavimento.

1) Utilizzare per il fissaggio una scatola ad incasso dell’impianto elettrico con interasse fori

60 mm; in alternativa il termostato può essere applicato direttamente alla parete (sempre

con interasse fori 60 mm);

2) Sfilare la manopola, svitare la vite di tenuta del coperchio e rimuoverlo come indicato nel

disegno;

3) a) Fissare lo zoccolo alla parete

b) collegare la messa a terra del dispositivo tramite il morsetto contrassegnato con il

relativo simbolo

c) seguendo lo schema elettrico riportato all’interno del coperchio, allacciare i cavi

flessibili non separabili agli appositi morsetti a vite

d) riposizionare coperchio, vite e manopola.

UTILIZZO

1) Impostare la temperatura desiderata ruotando la manopola;

2) Per limitare il campo di impostazione:

a) Sezionare la linea di alimentazione

b) Estrarre la manopola

c) Introdurre il cavaliere limitatore

nella sede desiderata (17°C ÷ 23°C)

d) Ricollocare la manopola nella sede.

NORME DI RIFERIMENTO

La conformità alle direttive comunitarie:

2014/35/UE (LVD)

2014/30/UE (EMCD)

è dichiarata in riferimento alla Norma seguente:

■ CEI EN 60730-2-9: “Dispositivi elettrici automatici di comando per uso domestico e

similare.

Parte 2: Norme particolari per dispositivi di comando termosensibili”.

ISCOM004-1604

Mod. KLIMA

DIMENSIONI

INSTALLAZIONE

COLLEGAMENTI

Vemer S.p.A.

I - 32032 Feltre (BL) • Via Camp Lonc, 16

Tel +39 0439 80638 • Fax +39 0439 80619

e-mail: info@vemer.it - web site: www.vemer.it

KLIMA 2

T

+°C

16(2,5)A 250V~

N

L

KLIMA 3

T

+°C

16(2,5)A 250V~

N

L

KLIMA 3L

T

+°C

10(1,5)A 250V~

N

L

KLIMA IN

ON OFF

T

+°C

N

L

10(1,5)A

250V~

KLIMA SI

ON OFF

T

+°C

N

L

10(1,5)A

250V~

KLIMA SW

T

+°C

N

L

10(1,5)A

250V~

KLIMA 2V

OFF

I

II

T

+°C

N

L

10(1,5)A

250V~

KLIMA 3V

T

+°C

III

OFF

I

II

N

L

10(1,5)A

250V~

83,7

76,5

82,9

60

60

31

39

Nota:

per il funzionamento

“riscaldamento”, spostare

il capicorda presente

all’interno del dispositivo

dal morsetto 3 al

morsetto 2.
