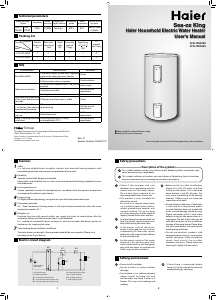

Handleiding Haier FCD-JTLD245 Boiler

Handleiding voor je Haier FCD-JTLD245 Boiler nodig? Hieronder kun je de handleiding gratis bekijken en downloaden als PDF in het Nederlands en/of Engels. Dit product heeft 5 veelgestelde vragen, 0 comments en heeft 0 stemmen. Is dit niet de handleiding die je zoekt, neem dan contact met ons op.

Is je product kapot en biedt de handleiding geen oplossing meer? Dan kun je voor reparatie gratis terecht bij Repair Café.

Handleiding

1 2

FCD-JTLD200

FCD-JTLD245

Sea-ox KingSea-ox King

Haier Household Electric Water HeaterHaier Household Electric Water Heater

User's ManualUser's Manual

Sea-ox King

Haier Household Electric Water Heater

User's Manual

Rev: 01

Specific Number: 0040501317

:HEVLWHKWWSZZZKDLHUFRP

4LQJGDR (FRQRPLF DQG 7HFKQRORJLFDO 'HYHORSPHQW 'LVWULFW

+DLHU :DWHU +HDWHU &R /WG

*URXS

+DLHU*DUGHQ4LDQZDQJDQJ5RDG(FRQRPLF'HYHORSPHQW=RQH

4LQJGDR35&KLQD

Please read this manual before usage.

Retain it for future reference.

Electric circuit diagram

MT1

BT1

BT2

EH2

Connected to

inner tank

EH1

L: live wire (brown)

N: neutral wire (blue)

MT1: manual reset thermostat

BT1: normal temperature thermostat

BT2: normal temperature thermostat

Safety

It is safe and reliable thanks to quality stainless steel electrical heating elements with

overheating protection and over pressure protection of inner tank.

Durability

Specially treated shell. Elegant and durable.

High quality and reliability due to 3-layer inner tank enamel technology employed in inner

tank production.

Fast temperature rise

Unique separated structure of two heating bars can obtain twice the speed in temperature

rise compared to ordinary water heaters.

Energy saving

It is highly efficient and energy saving due to super thick heat preservation layer.

Convenient operation

℃

fixed temperature heating means it will stop heating automatically when the water

temperature reaches 60

℃

Multiple uses

Enclosed structure with several outlets can supply hot water to several places like the

washroom, kitchen etc (the hot water from it is not drinkable).

It is suitable for residential houses, enterprises, and service trades like beauty parlors or

hairdressers for supplying hot water.

Floorstanding design facilitates installation.

Features

The water heater you bought is the improved model of the series product. Please use it

according to the User's Manual.

HL: heating indicator lamp

EH1: heating element

EH2: heating element

E: earth (yellow/green)

Technical parameters

Packing list

Components

FCD-JTLD200

FCD-JTLD245

Electric

water

heater

(Set)

Relief valve /

drain hose

(Set)

Check

valve

(Pc)

Instruction

manual

(Copy)

Pipe fitting

F-M

)

(Pc)

3/4”

airproof

met (Copy)

FAQ

Phenomenon Please check Solutions

No water outlet

If the water supply system stops supplying

water or the water pressure is too low

Check

If the water outlet is blocked.

If the hot water valve is turned on.

Check and clear

Cold water outlet only

If the water temperature is adjusted

properly

Adjust again

If the thermostat fails

Call the service

department

Heating time is too short Continue to heat

The amount and temperature

of the water delivered are

not stable

If the pressure of tap water is stable Check

Do not heat after the power

is turned on (the heating

lamp does not illuminate)

If the temperature limiter is activated due

to dry heating

Call the service

department

The heating indicator lamp

stays on

Failed thermostat

Call the service

department

Water is coming from the

relief valve

Overly high pressure (>0.7MPa)

or temperature (>99

℃

)

Call the service

department

Quantity

Model

Safety precautions

•

Check if the ammeter and wire

diameter are in accordance with the

rated current of the water heater.

Please have them checked by an

experienced electrician if necessary.

•

The product is only available for

alternating current.

Be sure to use a separate socket (never

use a multifunctional socket) which is

reliably grounded and complies with

national standards. Dirt on the metal

pins of the power plug shall be wiped o

regularly to avoid fire or other accidents.

To prevent being burned, please do not

face the shower nozzle towards your

body while turning the water valve.

If the power cord of the water

heater is damaged, be sure to have

it replaced by an after-sales service

technician with a special cord (o ered

by the manufacturer).

Set the power socket of the water

heater in a dry position away from

water. Never insert or pull the power

plug with wet hands to avoid electric

shock, injury or other accidents.

Description of the symbols

This symbol indicates actions you shall never do! Neglecting these instructions may

cause personal injury or even death.

This symbol indicates instructions you must observe! Neglecting these instructions

may cause personal injury or damage to your house or property.

•

Do not install it outdoor.

•

Do not install it in a place without

drainage.

•

Do not place it in a cold environment

where it tends to freeze. The tank

and the tubes may break if water in it

freezes. This may cause leakage and

scalding.

Setting environment

•

Before initial use after installation,

please first fully fill water and then

switch on the power. If it is powered

when the tank is not full of water, this

may cause overheating of the heating

element. Children must use under the

supervision of an adult.

•

During winter in cold areas, if the heater

is not used for a long period, please

unscrew the blow down nut to drain the

water to avoid damage caused by icing.

Please remember to fill it with water

before turning on the power when it is

used again. The hot water tube may be

relatively long due to the installation

location of the water heater. Please drain

the cold water before use each time to

avoid getting cold water.

•

Do not use electrical products with

damaged power cords or loose power

sockets and plugs. Otherwise electric

shock, short circuit, fire or other

accidents may occur. Please make sure

the plug fits tightly with the socket.

If drain hose is connected, please

connect it to the inlet of the sewer to

avoid polluting by splashing.

See to the physical product for the appearance, color or pattern.

Rated voltage /

Power

Dimensions/

weight/volume

Waterproof

grade

Rated

temperature

Pressure of the

tap water

Rated

pressure

Frequency

220V~/

2500W

230V~/

2700W

0.7MPa50Hz

See Fig.1 IPX4 60

℃

not less than

0.05MPa
