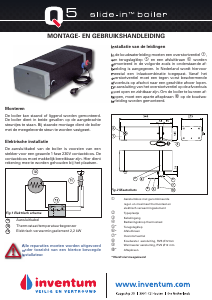

Handleiding Inventum Q5 Slide-in

Handleiding voor je Inventum Q5 Slide-in nodig? Hieronder kun je de handleiding gratis bekijken en downloaden als PDF in het Nederlands en/of Engels. Dit product heeft 6 veelgestelde vragen, 2 comments en heeft 0 stemmen. Is dit niet de handleiding die je zoekt, neem dan contact met ons op.

Is je product kapot en biedt de handleiding geen oplossing meer? Dan kun je voor reparatie gratis terecht bij Repair Café.

Handleiding

Loading…

1
4
2
3
7
6
5
8
10
9
1
2
A
B
Monteren
De boiler kan staand of liggend worden gemonteerd.
De boiler dient in beide gevallen op de aangebrachte
steuntjes te staan. Bij staande montage dient de boiler
met de meegeleverde steun te worden vastgezet.
Elektrische installatie
De aansluitkabel van de boiler is voorzien van een
stekker voor een geaarde 1 fase 230V contactdoos. De
contactdoos moet makkelijk bereikbaar zijn. Hier dient
rekening mee te worden gehouden bij het plaatsen.
Installatie van de leidingen
In de koudwaterleiding moeten een overstortventiel
,
een terugslagklep
en een afsluitkraan
worden
gemonteerd in de volgorde zoals in onderstaande af-
beelding is aangegeven. In Nederland wordt hiervoor
meestal een inlaatcombinatie toegepast. Vanaf het
overstortventiel moet een tegen vorst beschermende
afvoerbuis op afschot naar een geschikte afvoer lopen.
De aansluiting van het overstortventiel op de afvoerbuis
moet open en zichtbaar zijn. Om de boiler te kunnen af-
tappen, moet een aparte aftapkraan
op de koudwa-
terleiding worden gemonteerd.
Aansluitdoos met gecombineerde
regel- en maximaal thermostaat en
elektrisch verwarmingselement
Typeplaatje
Kabelingang
Bedieningsknop thermostaat
*
Terugslagklep
*
Afsluitkraan
*
Overstortventiel
Koudwater aansluiting, RVS Ø12mm
Warmwater aansluiting, RVS Ø12 mm
*
Aftapkraan
* Wordt niet meegeleverd
Fig.1 Elektrisch schema
MONTAGE- EN GEBRUIKSHANDLEIDING
Aansluitkabel
Thermostaat/temperatuurbegrenzer
Elektrisch verwarmingselement 2,2 kW
11
12
13
Fig.2 Maatschets
Alle reparaties moeten worden uitgevoerd
onder toezicht van een hiertoe bevoegde
installateur.
Download de handleiding in het Nederlands en/of Engels (PDF, 0.45 MB)
(Denk aan het milieu en print deze handleiding alleen als dat echt noodzakelijk is)

Loading…

Beoordeling

Laat ons weten wat je van de Inventum Q5 Slide-in vindt door een beoordeling achter te laten. Wil je je ervaringen met dit product delen of een vraag stellen? Laat dan een bericht achter onderaan de pagina.
Bent u tevreden over de Inventum Q5 Slide-in ?
Ja Nee
Beoordeel dit product als eerste
0 stemmen

Praat mee over dit product

Laat hier weten wat jij vindt van de Inventum Q5 Slide-in . Als je een vraag hebt, lees dan eerst zorgvuldig de handleiding door. Een handleiding aanvragen kan via ons contactformulier.

Peter vos 11-05-2023
Mag de boiler n halve slag draaien dus 22 cm hoog 54 cm breed en 14.5 diep

beantwoord | Ik vind dit nuttig (0)
Remi 30-01-2024
kan er zich kalk in de boiler ophopen? Maw, moet de boiler ontkalkt worden?

beantwoord | Ik vind dit nuttig (0)

Meer over deze handleiding

We begrijpen dat het prettig is om een papieren handleiding te hebben voor je Inventum Q5 Slide-in . Je kunt de handleiding bij ons altijd downloaden en daarna zelf printen. Indien je graag een originele handleiding wilt hebben, raden we je aan contact op te nemen met Inventum. Zij kunnen wellicht nog voorzien in een originele handleiding. Zoek je de handleiding van Inventum Q5 Slide-in in een andere taal? Kies op de homepage je taal naar keuze en zoek daarna op het modelnummer om te zien of we deze beschikbaar hebben.

Specificaties

Merk Inventum
Model Q5 Slide-in
Categorie Boilers
Bestandstype PDF
Bestandsgrootte 0.45 MB

Alle handleidingen voor Inventum Boilers
Meer handleidingen voor Boilers

Veelgestelde vragen over Inventum Q5 Slide-in

Ons supportteam zoekt dagelijks naar nuttige productinformatie en antwoorden op veelgestelde vragen. Als er onverhoopt toch een onjuistheid tussen onze veelgestelde vragen staat, laat het ons dan weten via het contactformulier.

Mijn boiler geeft alleen lauw water, hoe kan dat? Geverifieerd

Dit is waarschijnlijk een teken dat de thermostaat defect is. Neem contact op met de fabrikant voor advies.

Ik vind dit nuttig (1019) Lees meer

Heeft het zin om mijn boiler tijdens afwezigheid of vakantie uit te schakelen? Geverifieerd

Veel moderne boilers zijn erg energiezuinig. Bij een afwezigheid of vakantie van korter dan 1 week kost het dan vaak meer om het water weer op te warmen dan om het gedurende die periode warm te houden. Bij erg lange afwezigheid kan het zuiniger zijn de boiler uit te schakelen.

Ik vind dit nuttig (357) Lees meer

Er komt water uit het overdrukventiel, is dat normaal? Geverifieerd

Ja, een boiler is een drukvat. Als de druk te hoog wordt dan zal de boiler dit verlagen door water af te voeren via het overdrukventiel. Degene die de boiler heeft geïnstalleerd zou goede afvoer moeten hebben aangelegd.

Ik vind dit nuttig (341) Lees meer

Waar kan ik mijn boiler het beste plaatsen? Geverifieerd

De boiler kan het beste geplaatst worden in de buurt van het punt waar het meeste warme water gebruikt gaat worden (bijv: badkamer). Zo is er sneller warm water en is er minimaal warmteverlies.

Ik vind dit nuttig (209) Lees meer

Wat is het verschil tussen een boiler en een geiser? Geverifieerd

Een boiler verwarmt het water voordat je het wilt gebruiken in de boiler. Bij een geiser wordt het water slechts verwarmt dat er doorheen stroomt wanneer je de kraan opendraait. Hierdoor kan het warme water bij een boiler op zijn wanneer alle voorraad is verbruikt. Daarnaast is het water dat uit een boiler komt direct warm, waarbij het water uit een geiser eerst koud is.

Ik vind dit nuttig (145) Lees meer

Zit er asbest in mijn Inventum boiler? Geverifieerd

Nee, in Inventum boilers van 1970 en later zit geen asbest. Oudere boilers zijn hoogstwaarschijnlijk al vervangen.

Ik vind dit nuttig (0) Lees meer
