Handleiding Speaka 1272706 HDMI Switch

Handleiding

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in

elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,

verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

© Copyright 2015 by Conrad Electronic SE. 1272706_1273558_v1_0115-DS

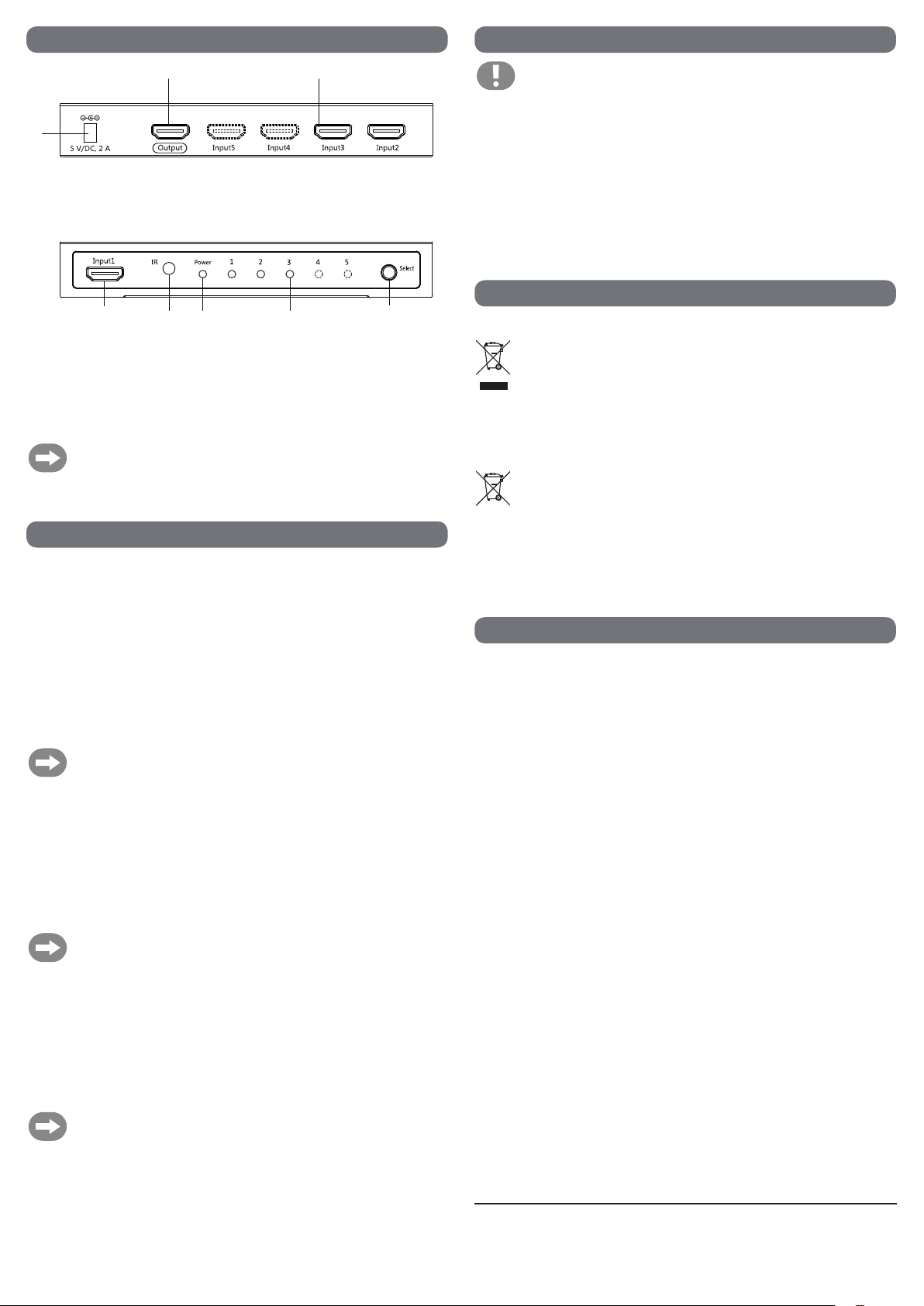

Bedienelemente

Rückseite

Vorderseite

1

2 3

6

4

8 5

7

1 Niederspannungsbuchse 5V/DC, 2A 5 LED-Kontrollleuchte 1-5

2 HDMI-Anschluss OUTPUT 6 LED-Betriebsleuchte POWER

3 HDMI-Anschlüsse INPUT 2-5 7 IR-Sensor

4 Taste Select 8 HDMI-Eingang INPUT 1

Gestrichelt dargestellte Bedienelemente (HDMI Input 4+5,

LED-Kontrollleuchte 4+5) sind bei Best.-Nr. 1272706 nicht vorhanden!

Best. Nr. 1272706: 3 x HDMI Eingang

Best. Nr. 1273558: 5 x HDMI Eingang

Inbetriebnahme

a) Fernbedienung

• Wechseln Sie die Batterie einmal jährlich oder spätestens wenn der HDMI-Umschalter das

Signal nicht oder nur unregelmäßig aufnimmt.

• Bei der Erstinbetriebnahme, entfernen Sie den Batteriekontaktisolator aus Plastik aus dem

Batteriefach durch Herausziehen.

• Entfernen Sie den Batteriefachdeckel auf der Unterseite der Fernbedienung. Schieben Sie

dazu die Verriegelung auf die Mitte des Batteriehalters und ziehen ihn gleichzeitig heraus.

• Legen Sie eine neue 3 V Knopfzelle vom Typ CR2025 polungsrichtig in den Batteriehalter

(Plus/+ und Minus/- beachten).

• Schieben Sie den Batteriehalter wieder ein. Achten Sie darauf, dass er korrekt im Gehäuse

einrastet.

Orientieren Sie sich beim Batteriewechsel auch an der Abbildung auf der Rückseite

der Fernbedienung.

b) Umschalter

• Schalten Sie alle Geräte aus und trennen Sie deren Netzstecker von der Steckdose.

• Verbinden Sie ein geeignetes HDMI-Kabel (nicht im Lieferumfang enthalten) mit dem HDMI-

Anschluss OUTPUT (2) und mit dem HDMI-Eingang eines HDTV-Anzeigegerätes.

• Verbinden Sie ein geeignetes HDMI-Kabel (nicht im Lieferumfang enthalten) mit einem

HDMI-Anschluss INPUT und mit dem Ausgang einer HDTV-Signalquelle .

• Verbinden Sie weitere HDMI-Anschlüsse INPUT mit den Ausgängen von HDTV-Signalquellen

bis alle Anschlüsse besetzt sind.

Der HDMI-Anschluss an der Vorderseite eignet sich besonders zum Anschließen

von Mobilgeräten als Signalquelle.

• Verbinden Sie die Niederspannungsbuchse 5V/DC, 2A mit dem Niederspannungstecker des

mitgelieferten Netzteils.

• Verbinden Sie das Netzteil mit einer geeigneten Steckdose. Die LED-Betriebsleuchte

POWER (6) leuchtet. Das Produkt ist betriebsbereit.

• Drücken Sie die Taste Select (4), um auf den aktiven HDTV-Signaleingang umzuschalten.

• Drücken Sie eine Zifferntaste auf der Fernbedienung, oder verwenden Sie die Pfeiltasten, um

auf den aktiven HDTV-Signaleingang umzuschalten. Die max. Reichweite der Fernbedienung

beträgt 10 m.

Die Fernbedienung muss bei der Benutzung in gerader Linie auf das Produkt

ausgerichtet sein. Sie arbeitet mit Infrarotlicht. Der Infrarotlichtstrahl darf nicht

durch Hindernisse zwischen Umschalter und Fernbedienung unterbrochen werden.

Wartung und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel,

Reinigungsalkohol oder andere chemische Lösungen, da dadurch das

Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produkts, öffnen/zerlegen

Sie es deshalb niemals.

• Das Gerät ist bis auf eine gelegentliche Reinigung wartungsfrei.

• Trennen Sie das Produkt vor jeder Reinigung von der Spannungsquelle und von den

angeschlossenen Geräten.

• Zur Reinigung genügt ein trockenes, weiches, sauberes Tuch. Drücken Sie beim Reinigen

nicht zu stark auf die Oberäche, um Kratzspuren zu vermeiden.

• Staub kann sehr leicht mit einem sauberen, langhaarigen Pinsel und einem Staubsauger

entfernt werden.

Entsorgung

a) Produkt

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden

gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien und

entsorgen Sie diese getrennt vom Produkt.

b) Batterien

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten

Batterien verpichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet,

das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen

für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber,

Pb=Blei (die Bezeichnung steht auf den Batterien z.B. unter dem links abgebildeten

Mülltonnen-Symbol).

Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer

Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden.

Sie erfüllen damit die gesetzlichen Verpichtungen und leisten Ihren Beitrag zum Umweltschutz.

Technische Daten

A) HDMI-Umschalter

Eingangsspannung/-strom ........................ 5 V/DC, max. 2 A

Leistungsaufnahme .................................. max. 5 W

Unterstützte HDMI-Auösungen ............... 480i, 480p, 576i, 576p, 720p, 1080i,

1080p (50/60 Hz, PAL/NTSC)

max. UHD 4K2K (3840 x 2160 px,

mit 3D-Unterstützung)

Eingang .................................................... 3 x HDMI-Buchsen (Best. Nr. 1272706)

5 x HDMI-Buchsen (Best. Nr. 1273558)

Ausgang ................................................... 1 x HDMI-Buchse

Vertikaler Frequenzbereich ....................... 50/60 Hz

Video-Bandbreite ...................................... 3,4 Gbps/340 MHz

Farbtiefe ................................................... 16 bit/Kanal

Unterstützte Audioformate ........................ DTS Digital, Dolby Digital (einschl. DTS-HD und

Dolby True HD), LPCM

Betriebsbedingungen ................................ 0 bis +70 °C, 10 - 85 % rF, (nicht kondensierend)

Lagerbedingungen .................................... -10 bis +80 °C, 5 - 90 % rF, (nicht kondensierend)

Abmessungen (B x H x T) ........................ ca. 154 x 23 x 69 mm

Gewicht. .................................................... ca. 238 g (Best. Nr. 1272706)

ca. 259 g (Best. Nr. 1273558)

B) Fernbedienung

Stromversorgung ...................................... 1 x 3 V Knopfzelle, Typ CR2025

C) Netzteil

Betriebsspannung/-strom ......................... 100 - 240 V/AC, 50/60 Hz, max. 0,5 A

Ausgangsspannung/-strom ....................... 5 V/DC, 2 A
