Handleiding Seitron TFD01M0001SE Thermostaat

Handleiding

TF D01M 0001 SE 022551A0 230913

GENERALIDADES

Este dispositivo es un termostato electrónico para el control de

la temperatura en ambientes calefaccionados o acondicionados

por fan-coil (ventiloconvectores). La alimentación es a 230V~.

El dispositivo está predispuesto con un ingreso para conectar

una sonda de temperatura externa y otro para conectar un

termostato bimetálico para la función "termostato de mínima".

Mediante interruptores de corredera mecánicos, es posible

reducir el ángulo de rotación del mando giratorio.

INSTALACION

Para instalar el dispositivo realizar las siguientes operaciones

siguiendo las imágines de página 2:

Desenganchar la plancha pegada a la base del termostato

empujándola hacia la izquierda haciendo que los dientecillos

plásticos indicados en Fig. 2 se desenganchen.

Mover completamente ambos slider hacia abajo y posicionar

el mando giratorio en 20°C; a este punto levantar el mando

haciendo palanca con un destornillador en la ranura

pertinente, indicado por la flecha en Fig. 3, prestando

atención a no rayar la tapa.

Empujar, con la ayuda de un destornillador, la lengüeta de

plástica situada en la rejilla de la parte inferior hasta

levantar levemente la tapa (Fig. 4).

Girar la tapa ejercitando una ligera presión hasta extraerla

completamente Fig. 5).

Quitar los interruptores de corredera mecánicos de la base

del termostato e inserirlos oportunamente en la tapa para

reducir el campo de rotación del mando giratorio (ver el

ejemplo de Fig. 6 y leer el párrafo "bloqueo mando"). El

tercer interruptor de corredera ubicado en la parte superior

es de repuesto.

Fijar la plancha a la pared mediante los dos orificios para

tornillos con una distancia entre ejes de 60 mm o bien 85 mm

(utilizar los tornillos y/o tacos en dotación) haciendo pasar los

cables por las aberturas rectangulares.

- Enganchar la base del termostato a la plancha a muro

(haciendo pasar los cables por las aberturas

rectangulares) haciendo desde el principio coincidir los

orificios de la base con los dientecillos de la plancha a

muro y sucesivamente ejercitar en la base una presión

hacia el lado izquierdo haciendo que los dientecillos hagan

clic en la plancha (Fig. 8).

- Fijar la base del termostato a la plancha a muro utilizando

los tornillos en dotación.

- Realizar las conexiones eléctricas siguiendo el esquema de

conexión más apropiado (Páginas 4, 5, 6 y 7).

- Si se utiliza una sonda remota, ajustar correctamente el

conector JP1. Ver el párrafo "SELECCIÓN SONDA

INTERNA / EXTERNA".

Cerrar el termostato realizando las siguientes operaciones:

- Posicionar los dos dientecillos de la parte superior de la tapa

en las ranuras pertinentes y dejar ambos interruptores a

corredera hacia abajo.

- Girar la tapa haciendo que los interruptores a corredera

coincidan con los relativos conmutadores y empujar hacia

el interno la lengüeta de plástico ubicada en la parte

inferior de la base (indicada por la flecha en Fig. 7) en este

punto ejercitar una presión que haga enganchar la misma

al interno del orificio ubicado en el costado inferior de la

tapa. A este punto verificar la correcta posición de los

interruptores a corredera.

Posicionar el mando giratorio en 20°C e inserirlo en la tapa.

FUNCIONAMIENTO

Los mandos del termostato disponibles para el usuario son dos

selectores y un mando giratorio.

SELECTOR 3 VELOCIDADES

Mediante este selector a tres posiciones se puede elegir la

velocidad, (fija), de activación del motor del fan coil.

SELECTOR VER/OFF/INV.

Este selector a tres posiciones permite activar, (en modalidad

verano o invierno), o desactivar el termostato como se

descsribe a continuación:

Modalidad Verano:

Posicionar el selector en el símbolo n

nn

n: está activa la modalidad

de refrigeración.

Modalidad Inverno:

Posicionar el selector en el símbolo f

ff

f: está activa la modalidad

de calefacción.

- ESPAÑOL -

1

2

7

4

6

5

3

8

9

10

Modalidad Off:

Posicionar el selector en el símbolo 0: el dispositivo está apagado.

MANDO GIRATORIO

Mediante el mando de regulación es posible ajustar la

temperatura en torno a la cual se efectuará el control de la

temperatura deseada que puede ser comprendida entre

+5°C .. +35°C.

BLOQUEO MANDO

Es posible reducir el campo en el que rueda el mando

siguiendo los siguientes pasos:

1. Extraer el mando giratorio como se indica en " " del párrafo

"INSTALACIÓN".

2. Posicionar los interruptores de corredera como se indica en el

ejemplo de Fig. 6 ( ). De este modo el campo de rotación

estará reducido como en el arco indicado en de Fig. 5.

TERMOSTATO DE ENVIO

La función "termostato de envio" permite de prohibir el

funcionamiento del ventilador, cuando en modalidad calefacción,

el agua de envio no está lo suficientemente caliente. Para

ajustar esta función es necesario conectar una sonda de envio o

en alternativa en los mismos bornes, un termostato bimetálico.

Si no se usa el termostato de envio T. M. es necesario hacer un

puente de hilo entre los bornes 6 y 7.

SELECCION SONDA INTERNA/EXTERNA

El termostato sale de fábrica predispuesto para el

funcionamiento con una sonda interna.

Si la instalación prevé montaje con sonda a distancia, es

necesario ubicar el puente JP1 en A, como indica la Fig. 6,

(posicionado en la tarjeta interna a la derecha de los selectores)

y conectar una sonda de tipo NTC de 10KΩ a 25° C con

adecuado valor para el parámetro beta al conector SA o bien en

alternativa a los bornes 12 y 13. Si hay dudas sobre el tipo de

sonda a instalar, rogamos consultar el constructor.

CARACTERISTICAS TECNICAS

Alimentación: 230V~ -15% +10% 50/60Hz

Potencia absorbida: 3VA

Capacidad contactos: 5 (1) A @ 250V~ SPDT

Tipo de sensor: NTC 10KΩ @ 25°C ±1% int.

(externo opcional)

Campo de regulación: 5°C .. 35°C

Precisión: ± 1°C

Resolución: 1°C

Histéresis: 0.5°C

Temp. de funcionamiento: 0°C .. 40°C

Temp. de almacenaje: -10°C .. +50°C

Límite de humedad: 20% .. 80% RH (no condensable)

Grado de protección: IP 30

Caja: Material: ABS autoestinguible V0

Color: Blanco (RAL 9003)

Dimensiones: 132 x 87 x 37 mm (A x H x P)

Peso: ~265 g

a

ATENCIÓN

- Para una correcta regulación de la temperatura ambiente

se aconseja instalar el termostato lejos de fuentes de

calor, corrientes de aire o de paredes particularmente

frías (puentes térmicos). Si se usa una sonda a distancia

la nota anterior se aplica a la sonda y no al termostato.

- Para la conexión de la sonda usar cables de sección

mínima 1,5 mm² y longitud máx. de 25 m. No pasar los

cables de la sonda en las canaletas de la red eléctrica.

- Conectar el aparato a la red de alimentación mediante un

interruptor omnipolar conforme a las leyes vigentes y con

una distancia de apertura de los contactos de al menos

3mm en cada uno de los polos.

- La instalación y la conexión eléctrica deben ser

realizadas por personas cualificadas y en conformidad

con las leyes vigentes.

- Antes de efectuar cualquier conexión asegúrese que la

red eléctrica esté desconectada.

GARANTIA

En la óptica de un continuo desarrollo de los propios productos,

el fabricante, se reserva el derecho de aportar modificaciones a

los datos técnicos y prestaciones sin previo aviso. El

consumidor está garantizado contra la falta de conformidad del

producto según la Directiva Europea 1999/44/c y también por

el documento sobre la política de garantía del constructor. A

pedido del cliente está disponible en el negocio vendedor el

texto completo de la garantía.

A

B

2

E

C

F

12

TF D01M 0001 SE 022551A0 230913

TF D01M 0001 SE

TERMOSTATO ELETTRONICO PER VENTILCONVETTORI

•

Alimentazione 230V~

•

Funzionamento raffrescamento/riscaldamento

•

Campo di regolazione 5°C .. 35°C

•

Conforme alle direttive CEE 2004/108 (EMC), 2006/95 (LVD)

ELECTRONIC THERMOSTAT FOR FAN-COILS

•

230V~ power supply

•

Heating/cooling function

•

5°C .. 35°C regulation range

•

In compliance with EEC Directives 2004/108 (EMC), 2006/95 (LVD)

ELEKTRONISCHER THERMOSTAT FÜR GEBLÄSEKONVEKTOREN

•

Betriebsspannung 230V~

•

Betrieb Heizen / Kühlen

•

Einstellbereich 5°C .. 35°C

•

In Übereinstimmung mit EU Richtlinien 2004/108 (EMC), 2006/95 (LVD)

THERMOSTAT ÉLECTRONIQUE POUR VENTILO-CONVECTEURS

•

Alimentation 230V~

•

Fonctionnement refroidissement/chauffage

•

Plage de réglage 5°C .. 35°C

•

Conforme aux directives CEE 2004/108 (EMC), 2006/95 (LVD)

TERMOSTATO ELECTRONICO PARA FAN COIL

•

Alimentación 230V~

•

Funcionamiento en refrigeración /calefacción

•

Campo de regulación 5°C .. 35°C

•

Conforme a las directivas CEE 2004/108 (EMC), 2006/95 (LVD)

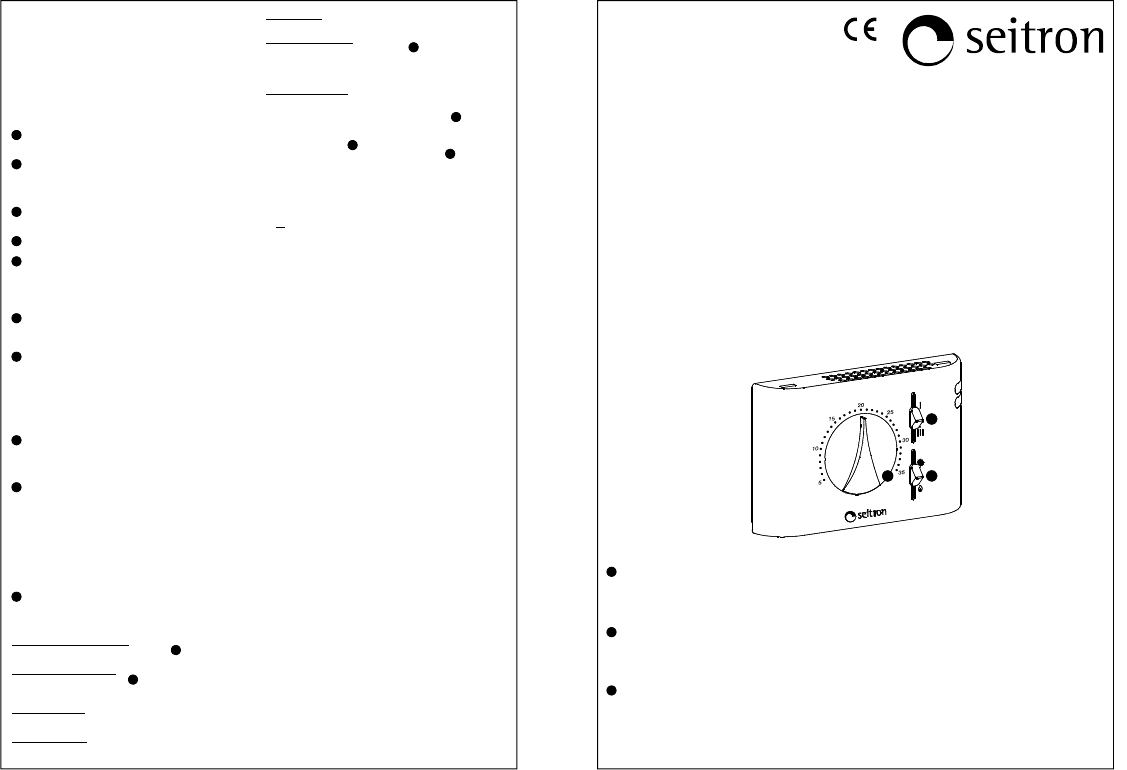

Fig. 1: Aspetto esterno / External aspect / Aspect extérieur / Aspecto externo

Abb. 1: Außenansicht

1

LEGENDA - LEGEND - LEGENDE - LÉGENDE - NOTA

Selettore velocità motore

Motor speed selector

Wählschalter Ventilatorgeschwindigkeit

Sélecteur de vitesse du moteur

Selector velocidad motor

Selettore a 3 posizioni: Raffrescamento/OFF/Riscaldamento

Three-position selector: cooling /OFF / heating

Betriebsartenschalter: kühlen / Aus (OFF) / heizen

Sélecteur à trois positions: Refroidissement/Arrêt/Chauffage)

Selector con tres posiciones: Refrigeración/OFF/Calefacción

Manopola regolazione temperatura ambiente

Adjustment Knob room temperature

Drehknopf zur Einstellung des Raumtemperatur- Sollwertes

Bouton de réglage

Mando giratorio temperatura ambiente

C

A

B

Via Prosdocimo, 30

I-36061 BASSANO DEL GRAPPA (VI)

Tel.: +39.0424.567842

Fax.: +39.0424.567849

http://www.seitron.it

e-mail: info@seitron.it

C

B

A
