270 High Capacity Electric Stapler Instructions

Date: 5/02/05

By: M.Ducham

File: S69270instruction

4

High capacity

electric stapler

model 69270

Agrafeuse électrique

à grande capacité

modèle 69270

Engrapadora eléctrica

de alta capacidad

modelo 69270

OPERATING INSTRUCTIONS

MODE D'EMPLOI

INSTRUCCIONES DE OPERACIÓN

Register your product online @ www.swingline.com

Enregistrez votre produit en ligne à www.swingline.com

Registre su producto por Internet en www.swingline.com

For Optimal Use:

Make sure stapler cycles completely before removing paper. Otherwise stapler may jam.

Pour un meilleur rendement:

Bien s’assurer que le cycle de l’agrafeuse est terminé avant de retirer le papier.

Autrement l’agrafeuse pourrait se bloquer.

Para optimizar el uso:

Asegúrese de que termine completamente el ciclo de la engrapadora antes de retirar el papel.

De lo contrario, la engrapadora se puede atascar.

LIMITED ONE-YEAR WARRANTY

ACCO Brands warrants to the original consumer purchaser for one-year

that this product will be free from original defects in materials or

workmanship under normal use. Should this product fail to perform for

either of the above reasons, ACCO Brands, in its discretion, will repair or

replace the defective product with an equivalent product at no charge to

you, other than certain transportation charges.You are responsible for

the costs of shipping the defective product to ACCO Brands, or its

designated repair center.

This warranty also does not cover damage to the product due to

abuse, misuse, neglect, accident, modication or damage

during shipping.

THIS WARRANTY IS THE EXCLUSIVE WARRANTY OF ACCOBRANDS,

AND IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED,

INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE. IN NO EVENT SHALL ACCOBRANDS BE LIABLE

FOR ANY DIRECT, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES.



Some states do not allow the exclusion or limitation of incidental or

consequential damages, so the above limitation or exclusion may not apply

to you. This warranty gives you specic legal rights, and you may also

have other rights which vary from state to state.

ACCO Brands will advise you of the procedure to follow in making warranty

claims. Contact ACCO Brands,using the telephone number below, with

a model number/description of the product, description of the defect,

proof of original purchase, and your name, address, and area code and

telephone number.

ACCO Canada, Inc. vous avisera de la procédure à suivre si vous avez

recours à la garantie. Contactez ACCO Canada, Inc. au numéro

de téléphone ci-dessous, en donnant le numéro du modèle du produit

et sa description, la preuve d’achat d’origine, votre nom, adresse,

indicatif régional et numéro de téléphone.

GARANTÍA LIMITADA POR UN AÑO

ACCO Mexicana S.A. de C.V. garantiza por un año al comprador

consumidor original que este producto estará libre de defectos de origen

de materiales o mano de obra en condiciones de uso normal. En caso

de que este producto no funcione correctamente por cualquiera de las

razones arriba citadas, ACCO Mexicana S.A. de C.V., a la sola discreción

de la compañía, reparará o reemplazará el producto defectuoso por un

producto equivalente sin cargo para usted, excepto ciertos cargos

de transporte.Usted es responsable de pagar los costos de despacho

del producto defectuoso a ACCO Mexicana S.A. de C.V. o a su centro

de reparaciones designado.

Asimismo, esta garantía no cubre los daños del producto debidos

a abuso, mal uso, negligencia, accidente, modicación o daños

durante el transporte.

ESTA GARANTÍA ES LA GARANTÍA EXCLUSIVA DE ACCO MEXICANA S.A.

DE C.V. Y REEMPLAZA A TODAS LAS DEMÁS GARANTÍAS EXPRESAS

O IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD Y ADECUACIÓN

PARA UN PROPÓSITO PARTICULAR. ACCO MEXICANA S.A. DE C.V. NO

SERÁ EN NINGÚN CASO RESPONSABLE LEGAL POR DAÑOS Y PERJUICIOS

DIRECTOS, INDIRECTOS, INCIDENTALES O CONSECUENTES DE NINGÚN

TIPO. Algunos estados no permiten la exclusión o limitación de los daños

y perjuicios incidentales o consecuentes, de modo que la limitación o

exclusión precedente puede no ser aplicable a su caso. Esta garantía

le otorga derechos legales especícos y usted puede tener otros derechos

que varían según la estado.

ACCO Mexicana S.A. de C.V. le informará el procedimiento a seguir para

realizar los reclamos de garantía. Contacte a ACCO Mexicana S.A.

de C.V. usando el número telefónico abajo indicado, con el número

de modelo/descripción del producto, la descripción del defecto,

el comprobante de compra original y su nombre, dirección, código

de área y número telefónico. 

GARANTIE LIMITÉE D’UN AN

ACCO Canada, Inc.ore au consommateur acheteur d’origine une

garantie d’un an contre vices de matériaux et de fabrication de ce produit

dans le cadre d’une utilisation normale. Au cas où la performance

de ce produit se trouverait aectée pour l’une des deux raisons précitées

ci-dessus, ACCO Canada, Inc., à sa discrétion, réparera ou remplacera

le produit défectueux par un produit équivalent gratuitement, à l’exclusion

de certain frais de port qui demeureront à votre charge. Vous prendrez

en charge les frais de port du produit défectueux lorsque vous l’enverrez

à ACCO Canada, Inc.ou au centre de réparations désigné.

Cette garantie ne concerne pas les dommages résultant d’un

mauvais traitement, d’une mauvaise utilisation, de négligence,

d’accident, de modication ou de dégâts survenus lors de l’expédition.

CETTE GARANTIE EST LA GARANTIE EXCLUSIVE DE ACCO CANADA, INC.,

ET REMPLACE TOUTE AUTRE GARANTIE, EXPLICITE OU TACITE, Y COMPRIS

CELLES CONCERNANT LA QUALITÉ MARCHANDE ET SON ADAPTATION À

UN EMPLOI PARTICULIER. DANS AUCUN CAS, ACCO BRANDS, INC.

N’EST RESPONSABLE DE DOMMAGE DIRECT, ACCESSOIRE OU INDIRECT,

QUEL QU’IL SOIT. Certains états ou provinces ne prescrivent pas à l’exclusion

ou la limitation des dommages accessoires ou indirects, auquel cas,

la limitation ou exclusion citée ci-dessus ne s’appliquerait pas à vous. Cette

garantie vous donne des droits précis, et vous êtes susceptibles de bénécier

aussi d’autres droits qui varient d’un état ou d'une province à l’autre.

High Capacity Electric Stapler • Agrafeuse électrique grande capacité • Engrapadora eléctrica de alta capacidad

ACCO Brands

300 To

wer Parkway

Lincolnshire, IL

60069-3640

in USA call: 1 800 820 6220

©2007 ACCO Brands

Made to Swingline

Standards in China.

swingline.com

ACCO Canada, Inc.

5 Precidio Court

Brampton, Ontario

L6S 6B7

au Canada, appelez le :

1 800 268 3447

Fabriqué en Chine selon

les normes Swingline.

ACCO Mexicana, S.A. de C.V.

Av. Circuito Industrial Norte #6

Parque Industrial Lerma

52000, Lerma Edo. de México

en México llame al teléfono:

01 800 759 68 25

Fabricada en China segun

normas de Swingline.

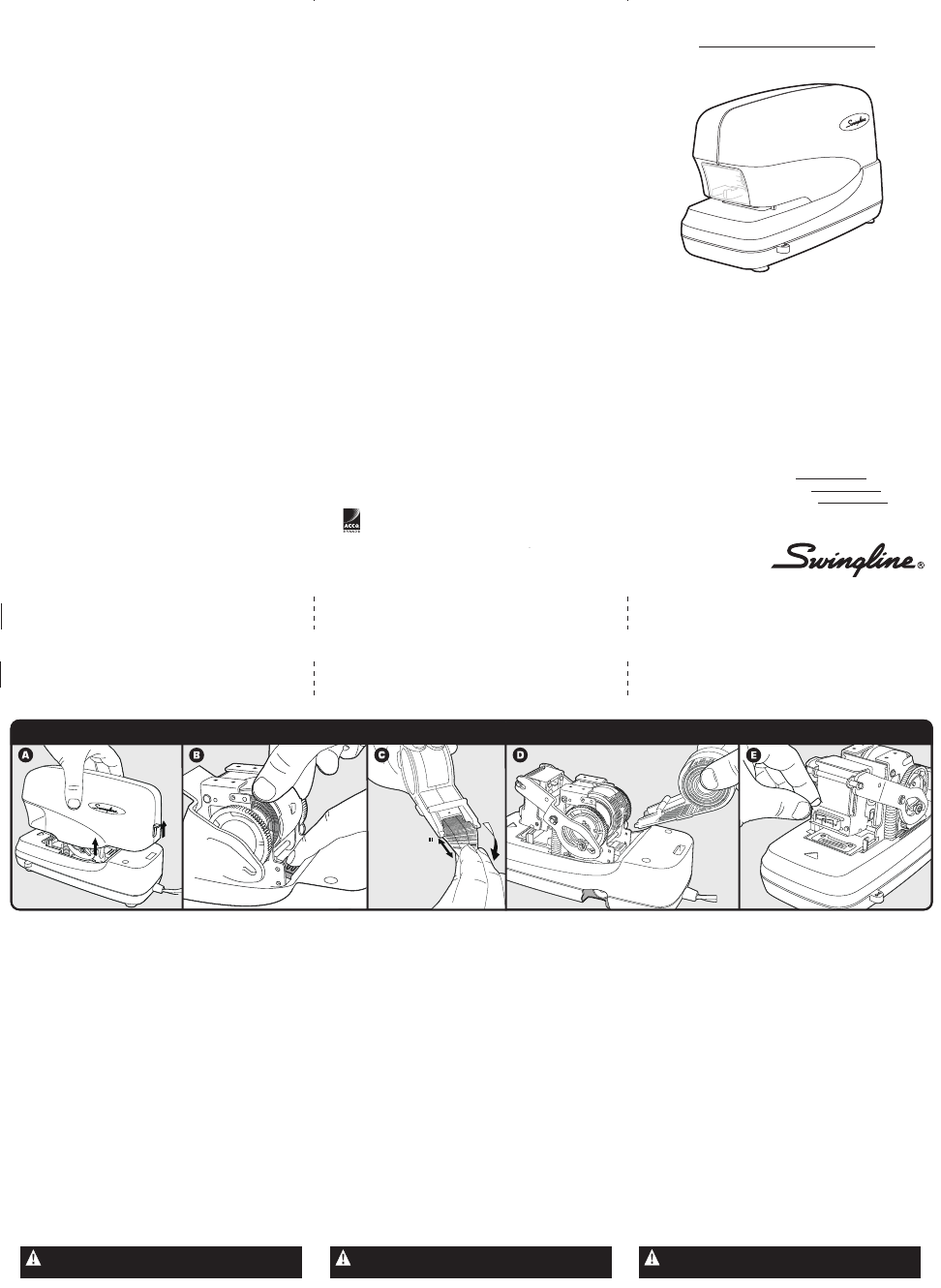

Cartridge Unloading:

1. Unplug stapler, lift LATCH and remove COVER (A).

2. Push GREEN LEVER down and pull out CARTRIDGE (B).

Enlèvement de la cartouche:

1. Débrancher l’agrafeuse, soulever le TAQUET et enlever le COUVERCLE (A).

2. Pousser sur le LEVIER VERT vers le bas et sortir la CARTOUCHE (B).

Cartridge Loading:

1. Unplug stapler, lift LATCH and remove COVER (A).

2. Pull out approximately 1” of staples from CARTRIDGE, then

tear o (C).

3. Slide CARTRIDGE into stapler until GREEN LEVER snaps rmly

in place (D).

4. Replace COVER, lock LATCH and plug in stapler.

5. Insert paper in direction of ARROW and activate RED TRIGGER

BAR 3 or 4 times to prime.

Chargement de la cartouche:

1. Débrancher l’agrafeuse, soulever le TAQUET et enlever le COUVERCLE (A).

2. Sortir de la CARTOUCHE une longueur d’environ 2,5 cm d’agrafes,

puis les détacher (C).

3. Insérer la CARTOUCHE dans l’agrafeuse jusqu’à ce que le LEVIER VERT

s’enclenche fermement en place (D).

4. Remettre le COUVERCLE en place, verrouiller le TAQUET

et brancher l’agrafeuse.

5. Insérer le papier dans le sens de la FLÈCHE et activer la TIGE DE DÉTENTE

ROUGE 3 ou 4 fois pour amorcer le mécanisme.

Jam Clearing:

1. Unplug stapler, locate THUMBWHEEL under stapler and rotate

to release paper if needed (D).

2. Lift LATCH and remove COVER (A).

3. Push GREEN LEVER down and pull out CARTRIDGE (B).

4. Replace COVER, plug in stapler and activate RED TRIGGER BAR

3 or 4 times to release jammed staple(s).

5. Re-load CARTRIDGE per instructions above (C, D).

Déblocage:

1. Débrancher l’agrafeuse, trouver la MOLETTE sous l’agrafeuse et la tourner

pour libérer le papier au besoin (D).

2. Soulever le TAQUET et enlever le COUVERCLE (A).

3. Pousser sur le LEVIER VERT vers le bas et sortir la CARTOUCHE (B).

4. Replacer le COUVERCLE, brancher l’agrafeuse et activer la TIGE DE DÉTENTE

ROUGE 3 ou 4 fois pour libérer l’agrafe (ou les agrafes) bloquée(s).

5. Recharger la CARTOUCHE en suivant les instructions précédentes (C, D).

Loose Staple Removal:

1. Unplug stapler, lift LATCH and remove COVER (A).

2. Manually remove any loose staple(s) from MAGNET BAR

and discard (E).

3. Replace COVER, plug in stapler and continue stapling.

Comment retirer les agrafes détachées:

1. Débrancher l’agrafeuse, soulever le TAQUET et enlever le COUVERCLE (A).

2. Avec les mains, retirer les agrafes détachées de la BARRE MAGNÉTIQUE

et les jeter (E).

3. Replacer le COUVERCLE, brancher l'agrafeuse et continuer à agrafer.

Notes:

1. Maximum Sheet Capacity: 70 sheets of 20 lb. paper.

2. Depth Gauge adjusts from

1

/4 to 1

1

/8 ”.

3. For replacement CARTRIDGE, use Swingline® Staple Cartridge #69495.

Descarga del cartucho:

1. Desenchufe la engrapadora, levante la TRABA y retire la CUBIERTA (A).

2. Presione la PALANCA VERDE hacia abajo y extraiga el CARTUCHO (B).

Carga del cartucho:

1. Desenchufe la engrapadora, levante la TRABA y retire la CUBIERTA (A).

2. Extraiga aproximadamente 25 mm (1”) de grapas del CARTUCHO,

córtelas y deséchelas (C).

3. Deslice el CARTUCHO hacia la engrapadora hasta que la PALANCA VERDE

calce rmemente en su sitio (D).

4.

Coloque nuevamente la CUBIERTA, cierre la TRABA y enchufe la engrapadora.

5.

Inserte el papel en la dirección de la FLECHA y active la BARRA DISPARADORA

ROJA 3 ó 4 veces para cebar la máquina.

Para despejar atascamientos:

1. Desenchufe la engrapadora, localice la RUEDA MOLETEADA debajo de

la misma y gírela para liberar el papel si fuera necesario (D).

2. Levante la traba y retire la CUBIERTA (A).

3. Presione la PALANCA VERDE hacia abajo y extraiga el CARTUCHO (B).

4.

Coloque nuevamente la CUBIERTA, enchufe la engrapadora y active la BARRA

DISPARADORA ROJA 3 ó 4 veces para liberar las grapas atascadas.

5. Recargue el CARTUCHO según las instrucciones precedentes (C y D).

Remoción de grapas ojas:

1. Desenchufe la engrapadora, levante la TRABA y retire la CUBIERTA (A).

2. Remueva manualmente las grapas sueltas que pudiera haber en la

BARRA MAGNÉTICA y deséchelas (E).

3. Coloque nuevamente la CUBIERTA, enchufe la engrapadora

y continúe engrapando.

Notas

1. Máxima capacidad de hojas: 70 hojas de papel de 20 lb.

2. El calibre de profundidad se ajusta de 6.35 a 28.6 mm.

3. Como CARTUCHO de repuesto, use el cartucho de grapas

Swingline® (Nº 69495).

À noter

1. Nombre maximum de feuilles: 70 feuilles de papier de 20 lb

2. La butée de profondeur peut être réglée à une hauteur variant entre

6,35mm et 28,6mm.

3. Pour remplacer la CARTOUCHE, utiliser la cartouche d’agrafes

Swingline® (69495).

1

2.5 cm

Remove Cover 

Enlever le couvercle

Desmonte la cubierta

Pull Out Cartridge 

Sortir la cartouche

Extraiga el cartucho

Tear O 

Détacher

Corte y deseche

Cartridge Loading 

Chargement de la cartouche

Carga del cartucho

Loose Staple Removal 

Comment retirer les agrafes détachées

Remoción de grapas ojas

Beoordeling

Meer over deze handleiding

We begrijpen dat het prettig is om een papieren handleiding te hebben voor je Swingline High Capacity Nietmachine. Je kunt de handleiding bij ons altijd downloaden en daarna zelf printen. Indien je graag een originele handleiding wilt hebben, raden we je aan contact op te nemen met Swingline. Zij kunnen wellicht nog voorzien in een originele handleiding. Zoek je de handleiding van Swingline High Capacity Nietmachine in een andere taal? Kies op de homepage je taal naar keuze en zoek daarna op het modelnummer om te zien of we deze beschikbaar hebben.

Specificaties

Alle handleidingen voor Swingline Nietmachines
Meer handleidingen voor Nietmachines
