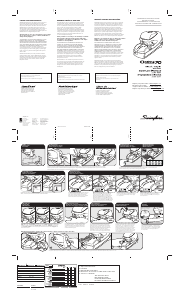

Handleiding Swingline Optima 70 Nietmachine
Handleiding voor je Swingline Optima 70 Nietmachine nodig? Hieronder kun je de handleiding gratis bekijken en downloaden als PDF in het Nederlands en/of Engels. Dit product heeft 0 veelgestelde vragen, 0 comments en heeft 0 stemmen. Is dit niet de handleiding die je zoekt, neem dan contact met ons op.
Is je product kapot en biedt de handleiding geen oplossing meer? Dan kun je voor reparatie gratis terecht bij Repair Café.
Handleiding
Loading…
fold line
fold line
fold line
fold line
fold line
fold line
Insert plug / Branchez l’appareil / Inserte el enchufe
Loading Staples
Chargement des agrafes
Cómo cargar las grapas
Position depth adjustment lever to desired depth. / Réglez le dispositif de réglage de la profondeur à la distance
désirée. / Posicione la palanca de ajuste de profundidad a la profundidad deseada.
Press button to release staple magazine. Pull out magazine and load.
Push back magazine until it clicks into place. Use only
Swingline® Optima™ High Capacity Staples.
/
Appuyez sur le bouton pour libérer le magasin d’agrafes.
Tirez sur le magasin et chargez les agrafes. Repoussez-le en place jusqu’à ce qu’il s’enclenche.
Use only
Swingline®
Optima™ High Capacity Staples.
/ Pulse el botón para liberar el depósito de grapas. Extraiga el depósito y cárguelo.
Use only Swingline® Optima™ grapas de alta capacidad
.
Presione el depósito para colocarlo nuevamente en su sitio hasta que calce con un “clic”.
Depth Adjustment
Réglage de la profondeur
Ajuste de profundidad
1. Press button to release staple magazine. 2. Remove blocked staples. 3. Press magazine until it clicks into place. / 1. Appuyez sur le bouton pour libérer le magasin d’agrafes. 2. Retirez les agrafes bloquées. 3. Repoussez
le magasin en place jusqu’à ce qu’il s’enclenche. / 1. Pulse el botón para liberar el depósito de grapas. 2. Retire las grapas atascadas. 3. Presione el depósito hasta que calce con un “clic”.
Removing blocked staples / Enlever des agrafes bloquées / Cómo remover las grapas atascadas
JOB FONTS:
IMAGE NAMES: LIVE AREA:
Date: 09/11/08
09/00/08
Job #:
12116
Released to Film:
Film Vendor:
File Name:
s48210t12116pinstrtsht
Print Vendor:
Designer:
ACCO - bill
DESIGN PROOF READER PROOF KEYLINE PROOF
Winsource
Winsource
2
11.0 x 14.5, accordian fold to
11.0 x 3.625
Power
Alimentation
Encendido
This stapler will staple up to 70 sheets at a time using
Optima™ High Capacity Staples. / L’agrafeuse peut
agrafer jusqu’à 70 feuilles à la fois à l’aide des agrafes
grande capacité Optima™. / La engrapadora engrapa
hasta 70 hojas por vez usando grapas Optima™
de alta capacidad.
70 sheets of 20 lb. maximum/
Maximum de 70 feuilles de 20 lb.
Máximo de 70 hojas de 75gsm
Fit 70 sheets/
Fit 70 feuilles/
Fit 70 hojas
LED Indicator
Voyant DEL
LED indicador
Light on: normal operation. Continuous flashing: Low on staples or jam condition, or open magazine.
Light off: no power. / Voyant allumé: fonctionnement normal. Lumière clignotante : Faible quantité
d’agrafes
ou blocage, ou magasin ouvert.
Voyant éteint :
pas
d’électricité. /
Iluminado:
funcionamiento
normal.
Destello
continuo: Condición de pocas grapas, atascamiento o depósito abierto. Apagado: falta
de alimentación eléctrica.
Staple Placement
Position des agrafes
Colocación de las grapas
For automatic activation slide switch to “Auto”. In this mode,
the stapler will activate when paper is inserted into the
throat of the stapler. / Pour le déclenchement automatique,
faire glisser le commutateur sur «Auto». Dans ce mode,
l’introduction du papier dans la tête de l’agrafeuse déclenche
l’agrafage. / Para activación automática, coloque
el interruptor en "Auto". En este modo, la engrapadora se
activa cuando se inserta papel en la garganta de la máquina.
For manual activation slide switch to “Manual”. In this mode,
the stapler will not
activate until you press the grip area on
top of the stapler. / Pour le déclenchement manuel, faire
glisser le commutateur sur «Manual». Dans ce mode,
l’agrafage ne se déclenche que si vous exercez une pression
sur la zone de prise, sur le dessus de l’agrafeuse. / Para
activación manual, coloque el interruptor en "Manual". En este
modo, la engrapadora se activa cuando el usuario presiona
el área de agarre de la parte superior de la máquina.
Manual Activation
Déclenchement manuel
Activación manual
.25”/
6.35 mm
1.375”/
Capacity
Capacité
Capacidad
Auto Activation
Déclenchement automatique
Activación automática
Choose Position 1 for no paper guides. The depth adjustment
may be used./
Choisissez la position 1 pour aucun guide
papier.
On peut utiliser le réglage de la profondeur./
Seleccione la posición 1 cuando no hay guías del papel.
Puede usar la palanca de ajuste de profundidad.
A–
For all other staple placement positions, depth adjustment
MUST be moved forward. B–Choose Position 2 for left
corner staple placement. / A–Pour toutes les autres
dispositions d’agrafe, le réglage de la profondeur doit être
déplacé vers l’avant. B–Choisissez la position 2 pour la
disposition des agrafes au coin gauche./A–Para todas las
demás posiciones de colocación de la grapa, debe moverse
la palanca de ajuste de profundidad hacia delante. B–Seleccione
la posición 2 para colocar la grapa en la esquina izquierda
Choose Position 3 for 45° angle staple placement. /
Choisissez la position 3 pour une disposition des agrafes
à 45º. / Seleccione la posición 3 para colocar la grapa
en un ángulo de 45°.
Choose Position 4 for right corner staple placement. /
Choisissez la position 4 pour la disposition des agrafes au
coin droit. / Seleccione la posición 4 para colocar la grapa
en la esquina derecha.
A
B
LED Staple Placement
Position des agrafes indiquée par LED
Colocación de las grapas con luces de LED
The exact staple placement will be shown by the location of
the LED lights on the paper. / La position exacte de l’agrafe
correspond à l’endroit où se trouvent les lumières LED sur
le papier. / La posición de las luces de LED en el panel muestra
la ubicación exacta de las grapas.
OPERATING INSTRUCTIONS
INSTRUCTIONS
CONCERNANT L’UTILISATION
INSTRUCCIONES DE OPERACIÓN
48210T•12116•0908 SMP48210658K
Register your product online @ www.swingline.com
Enregistrez votre produit
en ligne à l’adresse suivante : @ www.swingline.com
Registre su producto por Internet en www.swingline.com
LIMITED FIVE-YEAR WARRANTY
ACCO Brands warrants to the original consumer purchaser
for five-years that this product will be free from original
defects in materials or workmanship under normal use. Should
this product fail to perform for either of the above reasons,
ACCO Brands, in its discretion, will repair or replace the
defective product with an equivalent product at no charge to
you, other than certain transportation charges.You are
responsible for the costs of shipping the defective product to
ACCO Brands or its designated repair center.
This warranty also does not cover damage to the product
due to abuse, misuse, neglect, accident, modification or
damage during shipping.
THIS WARRANTY IS THE EXCLUSIVE WARRANTY OF ACCO
BRANDS, AND IS IN LIEU OF ALL OTHER WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING THOSE OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE. IN NO EVENT
SHALL ACCOBRANDS BE LIABLE FOR ANY DIRECT, INDIRECT,
INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states
do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion
may not apply to you. This warranty gives you specific legal
rights, and you may also have other rights which vary from
state to state.
ACCO Brands will advise you of the procedure to follow in
making warranty claims. Contact ACCO Brands,using the
telephone number below, with a model number/description
of the product, description of the defect, proof of original
purchase, and your name, address, and area code and
telephone number.
GARANTIE LIMITÉE DE CINQ ANS
ACCO Canada, Inc.offre au consommateur acheteur d’origine
une garantie de cinq ans contre vices de matériaux et de
fabrication de ce produit dans le cadre d’une utilisation normale.
Au cas où la performance de ce produit se trouverait affectée
pour l’une des deux raisons précitées ci-dessus, ACCO
Canada, Inc., à sa discrétion, réparera ou remplacera
le produit défectueux par un produit équivalent gratuitement,
à l’exclusion de certain frais de port qui demeureront à votre
charge. Vous prendrez en charge les frais de port du produit
défectueux lorsque vous l’enverrez à ACCO Canada, Inc.ou
au centre de réparations désigné.
Cette garantie ne concerne pas les dommages résultant
d’un mauvais traitement, d’une mauvaise utilisation,
de négligence, d’accident, de modification ou de dégâts
survenus lors de l’expédition.
CETTE GARANTIE EST LA GARANTIE EXCLUSIVE DE ACCO
CANADA, INC., ET REMPLACE TOUTE AUTRE GARANTIE,
EXPLICITE OU TACITE, Y COMPRIS CELLES CONCERNANT
LA QUALITÉ MARCHANDE ET SON ADAPTATION À UN EMPLOI
PARTICULIER. DANS AUCUN CAS, ACCO BRANDS, INC.
N’EST RESPONSABLE DE DOMMAGE DIRECT, ACCESSOIRE
OU INDIRECT, QUEL QU’IL SOIT. Certains états ou provinces
ne prescrivent pas à l’exclusion ou la limitation des dommages
accessoires ou indirects, auquel cas, la limitation ou exclusion
citée ci-dessus ne s’appliquerait pas à vous. Cette garantie
vous donne des droits précis, et vous êtes susceptibles
de bénéficier aussi d’autres droits qui varient d’un état ou
d'une province à l’autre.
ACCO Canada, Inc. vous avisera de la procédure à suivre si
vous avez recours à la garantie.
Contactez ACCO Canada, Inc.
au numéro de téléphone ci-dessous, en donnant le numéro
du modèle du produit et sa description, la preuve d’achat
d’origine, votre nom, adresse, indicatif régional et numéro
de téléphone.
GARANTÍA LIMITADA DE CINCO AÑOS
ACCO Mexicana S.A. de C.V. garantiza por cinco años al comprador
consumidor original que este producto estará libre de defectos
de origen de materiales o mano de obra en condiciones de uso
normal, a excepción de los cabezales perforadores. En caso de
que este producto (otras piezas que no sean los cabezales
perforadores) no funcione correctamente por cualquiera de las
razones arriba citadas, ACCO Mexicana S.A. de C.V., a la sola
discreción de la compañía, reparará o reemplazará el producto
defectuoso por un producto equivalente sin cargo para usted,
excepto ciertos cargos de transporte.Usted es responsable
de pagar los costos de despacho del producto defectuoso a ACCO
Mexicana S.A. de C.V. o a su centro de reparaciones designado.
Asimismo, esta garantía no cubre los daños del producto
debidos a abuso, mal uso, negligencia, accidente,
modificación o daños durante el transporte.
ESTA GARANTÍA ES LA GARANTÍA EXCLUSIVA DE ACCO
MEXICANA S.A. DE C.V. Y REEMPLAZA A TODAS LAS DEMÁS
GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS DE
COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO
PARTICULAR. ACCO MEXICANA S.A. DE C.V. NO SERÁ EN
NINGÚN CASO RESPONSABLE LEGAL POR DAÑOS Y PERJUICIOS
DIRECTOS, INDIRECTOS, INCIDENTALES O CONSECUENTES
DE NINGÚN TIPO. Algunos estados no permiten la exclusión
o limitación de los daños y perjuicios incidentales o consecuentes,
de modo que la limitación o exclusión precedente puede no ser
aplicable a su caso. Esta garantía le otorga derechos legales
específicos y usted puede tener otros derechos que varían
según la estado.
ACCO Mexicana S.A. de C.V. le informará el procedimiento a
seguir para realizar los reclamos de garantía. Contacte a ACCO
Mexicana S.A. de C.V. usando el número telefónico abajo indicado,
con el número de modelo/descripción del producto, la descripción
del defecto, el comprobante de compra original y su nombre,
dirección, código de área y número telefónico.
• Use only
Swingline® Optima™ High Capacity Staples.
• Remove plug if stapler is not in use for extended periods.
• Do not attempt to staple without paper.
• Make sure staple cycle has completed before removing paper.
• Utiliser exclusivement les agrafes grande capacité Swingline® Optima™
• Débranchez l’agrafeuse lorsqu’elle n’est pas utilisée pour une longue
période de temps.
• N’essayez pas d’agrafer sans papier.
•
Assurez-vous que le cycle de l’agrafeuse est terminé avant de retirer le papier.
• Use únicamente grapas Swingline® Optima™ de alta capacidad.
• Retire el enchufe si la abrochadora no se usa por períodos prolongados.
• No intente abrochar sin papel.
• Antes de retirar el papel, asegúrese de que haya finalizado el ciclo
de abrochado.
ACCO Brands
300 To
wer Parkway
Lincolnshire, IL
60069-3640
in USA call: 1 800 820 6220
©2008 ACCO Brands
Made to Swingline
Standards in China.
swingline.com
ACCO Canada, Inc.
5 Precidio Court
Brampton, Ontario
L6S 6B7
au Canada, appelez le :
1 800 268 3447
Fabriqué en Chine selon
les normes Swingline.
ACCO Mexicana, S.A. de C.V.
Av. Circuito Industrial Norte #6
Parque Industrial Lerma
52000, Lerma Edo. de México
en México llame al teléfono:
01 800 759 68 25
Fabricada en China segun
normas de Swingline.
Guaranteed to perform at the highest
standards, including no jamming, for the
length of the warranty (assuming normal
product usage when used with Optima
™
High Capacity Staples) or Acco Brands will
replace the product.
*
To store staples, push in on the drawer front and nest up to 20 strips of staples in the drawer. / Pour ranger
les agrafes, pousser sur le tiroir avant qui peut loger jusqu’à 20 bandes d’agrafes. / Para almacenar grapas,
presione el frente del cajón y coloque hasta 20 tiras de grapas en el mismo.
Staple Storage
Rangement des agrafes
Almacenamiento de grapas
Maximum 20 Strips
Maximum 20 bandes
Máximo 20 tiras
Se garantiza el funcionamiento con máximo
rendimiento y sin atascamientos durante
el período de garantía (suponiendo un uso normal
del producto con grapas de alta capacidad Optima™)
o bien ACCO Brands reemplazará el producto.
*
Ce produit est garanti quant à des propriétés
de fonctionnement correspondant aux normes
les plus élevées, sans blocage, pour toute la durée
de la garantie (dans le cadre d’un usage normal et
si le produit est utilisé avec les agrafes grande
capacité Optima™ ) ou ACCO Brands
remplacera le produit.
*
34.9 mm
REVISIONS:
# DATE REVISED BY DESCRIPTION
Notes:
1. Style: Instruction Sheet
2. Ink: Black
3. Material: 20 lb. white paper
4. Dimensions: 11.0 x 14.5, accordian fold to 11.0 x 3.625
5. Tolerence +/- 0.03125"
Title: Instruction Sheet
Date Created: 5/24/07
Created by: B.Brusenbach
File Name: 48210InstructionSheet
Loading…
Beoordeling
Laat ons weten wat je van de Swingline Optima 70 Nietmachine vindt door een beoordeling achter te laten. Wil je je ervaringen met dit product delen of een vraag stellen? Laat dan een bericht achter onderaan de pagina.Meer over deze handleiding
We begrijpen dat het prettig is om een papieren handleiding te hebben voor je Swingline Optima 70 Nietmachine. Je kunt de handleiding bij ons altijd downloaden en daarna zelf printen. Indien je graag een originele handleiding wilt hebben, raden we je aan contact op te nemen met Swingline. Zij kunnen wellicht nog voorzien in een originele handleiding. Zoek je de handleiding van Swingline Optima 70 Nietmachine in een andere taal? Kies op de homepage je taal naar keuze en zoek daarna op het modelnummer om te zien of we deze beschikbaar hebben.
Specificaties
| Merk | Swingline |
| Model | Optima 70 |
| Categorie | Nietmachines |
| Bestandstype | |
| Bestandsgrootte | 1.8 MB |
Alle handleidingen voor Swingline Nietmachines
Meer handleidingen voor Nietmachines
Praat mee over dit product
Laat hier weten wat jij vindt van de Swingline Optima 70 Nietmachine. Als je een vraag hebt, lees dan eerst zorgvuldig de handleiding door. Een handleiding aanvragen kan via ons contactformulier.
